压敏电阻老化解决方法-干货

时间：2021-08-06 阅读量：5148

压敏电阻是目前应用范围最广的电子元器件之一，在应用过程中，压敏电阻老化的问题是最大的缺点，严重干扰系统的正常安全工作。那么，有什么方法可以有效地抑制压敏电阻的老化问题呢？本文介绍两种方法，有效地解决压敏电阻的老化情况。
压敏电阻老化解决方法-干货

压敏电阻老化解决方法
（1）压敏电阻与陶瓷放电管并联，可解决连续大电流后压敏电阻性能退化的问题，延缓老化速度。通过与陶瓷放电管并联操作，压敏电阻在放电管未导通前开始工作，夹紧暂态过电压，释放大电流大电流，放电管通过后，与压敏电阻并联分流，减小压敏电阻的通流压力。从而缩短了压敏电阻通过大电流的时间，有助于缓和压敏电阻性能的退化。

在这种并联操作过程中，工程师需要注意的一个问题是，如果压敏电阻的参考电压Uima选择得太低，放电管可能在暂时过电压期间不会放电。过电压的能量全部由压敏电阻释放，不利于压敏电阻Uima的数值必须大于放电管的直流放电电压。必须指出，该井联组合电路并未解决放电管可能产生的续流问题，因此不适用于交流电源系统的保护。

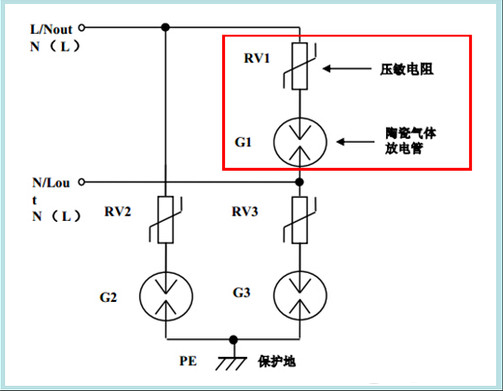

（2）压敏电阻与陶瓷放电管串联，串联电路图如下图所示

在正常运行状态下，压敏电阻在电路系统的工作中常常具有较大的寄生电容器，应用于交流电源系统的保护时，在正常运行状态下会产生相当大的泄漏电流。例如，寄生电容器为2nF的压敏电阻设置在220V、50hz的交流电源系统中，其泄漏电流达到0.14mA，大的泄漏电流往往会影响系统的正常运行。然而，当我们将压敏电阻与陶瓷气体放电管串联时，由于放电管的寄生电容很小，整个串联支路的总电容可以减少到几。在这种串联组合支路中，放电管起着开关作用。如果没有暂态过电压作用，可以将压敏电阻与系统隔离，使压敏电阻几乎没有泄漏电流。这样可以降低压敏电阻的参考电压Uima，而不必考虑由此引起的泄漏电流增大，从而可以更有效地减缓压敏电阻性能的衰退。
