一、钽电容介绍
钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。目前的工艺有干粉成型法和湿粉成型法两种。钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。

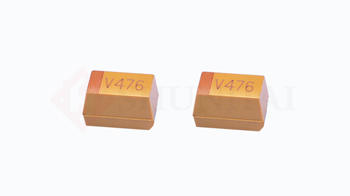

“AVX钽电容规格”释义

目前主要有以下几个品牌的钽电容：AVX、KEMET、VISHAY、NEC，其中AVX和VISHAY的产量*大，而且质量优秀。下面以AVX贴片钽电容为例说明贴片钽电容的规格型号及选型参数：

1、型号表示方法
TAJ       C      100     K     010    R
①        ②      ③     ④      ⑤    ⑥
①    表示系列，AVX有TAJ和TPS两个系列，TAJ表示普通钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。
②    表示钽电容的尺寸大小，有A、B、C、D、E、Y、V六种尺寸
③    表示电容的容量，范围从0.1UF----1000UF
④    表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）
⑤    表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V
⑥    表示包装方式，有两种包装方式，7寸盘和13寸盘
2、外形尺寸
字母代码尺寸代码具体尺寸mm
   长度L 宽度W 厚度H
A 3216 3.2±0.2 1.6±0.2 1.6±0.2
B 3528 3.5±0.2 2.8±0.2 1.9±0.2
C 6032 6.0±0.2 3.2±0.2 2.6±0.2
D 7343 7.3±0.2 4.3±0.2 2.8±0.2
E 7343H 7.3±0.2 4.1±0.1 4.0±0.2
3、容量与电压和尺寸的范围关系表
TAJ普通系列
电压
UF
容值
4V
6.3V
10V
16V
20V
25V
35V
50V
0.22         A
0.33         A
1.0      A A
1.5      A   B
2.2     A A B B C
3.3    A A B B C
4.7   A A A B   C
6.8 A A A B/A B C C D
10 A A B/A B/A C C
15 A B B/A C/B C   D
22 B/A B/A B C/B   D E
33 B/A C/B C/B B/C D E
47 C/B C/B C D/C E
68 C/B B D/C D E
100 C/B D/C D/C E/D
150 D/C D/C E/D E/D
220 C/D E/C E/D E
330 E/D E/D D E
470 D/E D/E D/E
680 D/E D/E E
1000 E E
备注：标红颜色的是该容量、该电压下所对应的优选尺寸
TPS低阻系列（通用低阻钽电容为100UF----470UF）
电压
UF
容值
6.3V
10V
16V
20V
25V
35V
50V
100 C C、D D、E E
150 C、D D D
220 C、D、E D、E E
330 D、E D、E
470 D、E E
备注：在AVX的超低阻值的规格表示上，还表明了具体阻值的数字，例如：
        TPSD107K010R0100，其中0100就是直流电阻的大小-------100毫欧。
4、包装
尺寸 A B C D E
数量（只） 2000 2000 500 500 400
