随着电子行业发展,电子产品开始呈“四化”发展趋势,即小型化、集成化、多功能化、大功率化。为顺应电子产品的普及,电子行业迫切需要一种体积小,大功率,成本低并且适合集成安装的电感产品。很显然,插件电感、绕线片式电感等传统电感并不完全符合要求,于是一种新型的电感应运而生,并迅速在电子行业成为一枝独秀,这就是一体成型电感。
一体成型电感的优缺点

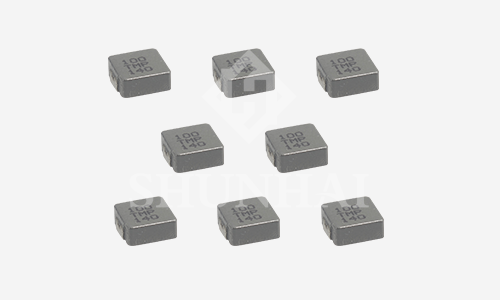

一体成型电感,也叫“合金电感”或者“模压电感”, 包括座体和绕组本体,所述座体系将绕组本体埋入金属磁性粉末内部压铸而成。一体成型电感有DIP和SMD两种,且都是压铸成型,对粉末绝缘处理要求比较高,现在市场上主流的材料都是合金粉材及羰基铁粉等。良好的材料特性和特殊结构设计,使得电感结构更稳定,阻抗更低,抗震性能更好,因此就具有更高的转换效率。

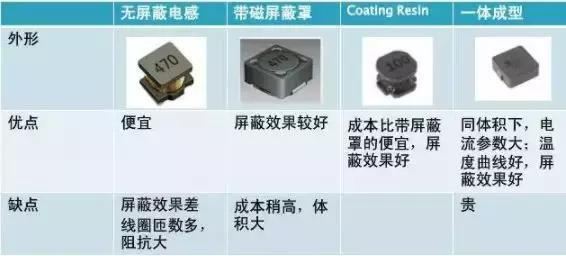

对比传统电感,一体成型电感还具有以下优点:
1.磁屏蔽结构,磁路闭合,抗电磁干扰强,超低蜂鸣叫,可高密度安装。
2.低损耗合金粉末压铸,低阻抗,无引线端头,寄生电容小。
3.一体成型结构,坚实牢固,产品精准厚度,持久防锈。
4.小体积、大电流,在高频和高温环境下仍能保持优良的温升电流及饱和电流的特性。
5.选料考究、做工精细,工作频率覆盖范围广(可达5MHz以上)。
6.拥有实用新型专利、外观设计专利、商标专利等多项自主知识产权。
唯一的缺点:
做工比传统电感要复杂,需要非常高端的电感生产设备和技术,因此电感生产成本较高。
但近几年,随着制造工艺的改良,生产设备的大规模投入,一体成型电感价格也在逐渐的平民化。所以,一体成型电感的优良品质、强大的电性参数、平民化的价格,迅速成为很多工程师的首选。
