保险丝

保险丝（FUSE）的定义与原理
保险丝(fuse)也被称为电流保险丝和熔断器，IEC127标准将它定义为“熔断体fuse-link)”。其主要是起过载保护作用。电路中正确安置保险丝，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，保护了电路安全运行。
当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

玻璃保险丝管VICFUSE

保险丝（Fuse）的热平衡

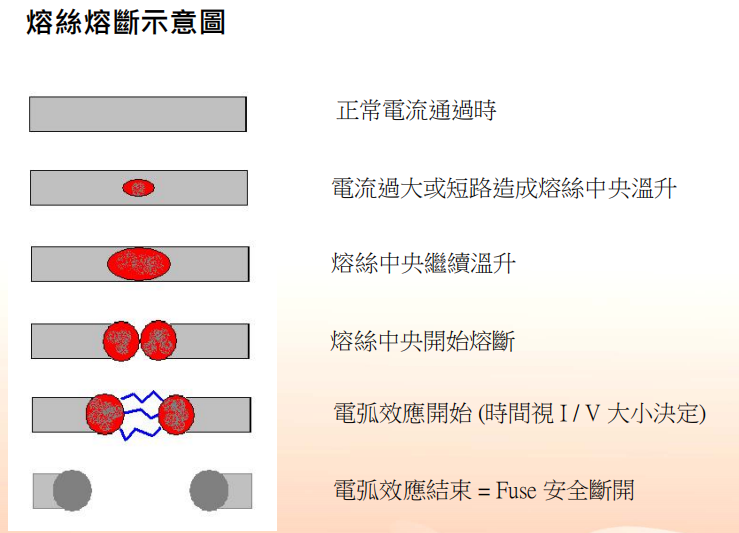

一般工作时，电流流过保险丝的熔丝产生热能（W=I²Rt），透过传导/辐射将热传至殼体，渐渐与环境达到热平衡。过载或短路时，大电流使熔丝产生高温热，无法消散，破坏热平衡，熔丝逐渐升温，终致熔断。

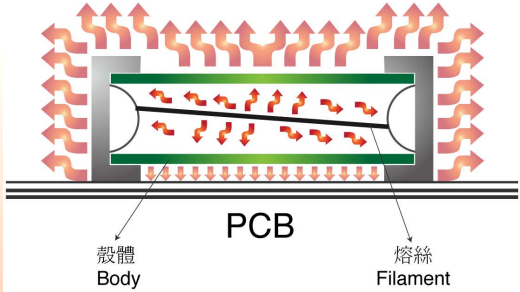

                   FUSE 热平衡示意图



保险丝的分类：
表面贴装型

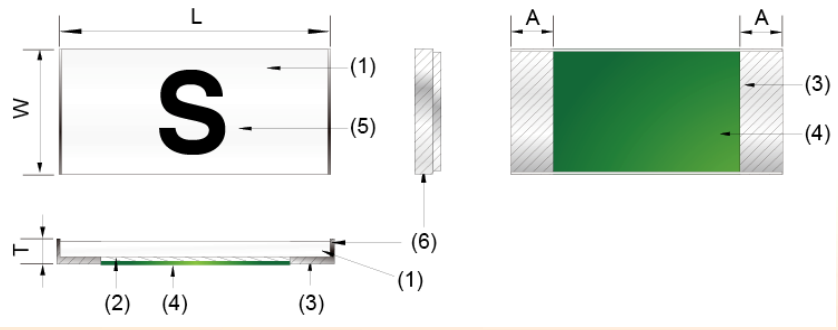

SMD型：

1.基板：氧化铝陶瓷基板（氧化铝含量达96%）
2.电阻本体：（Cu铜/Agg银/Sn锡）

3.端电极：（Cu铜/Ni镍/Sn锡）
4.保护防焊层：防火级环氧树脂，符合UL-94-V0要求（绿色）
5：印文防焊层：防火级环氧树脂，符合UL-94-V0要求（黑色）
6：侧边电极：（Cu铜/Ni镍/Sn锡）

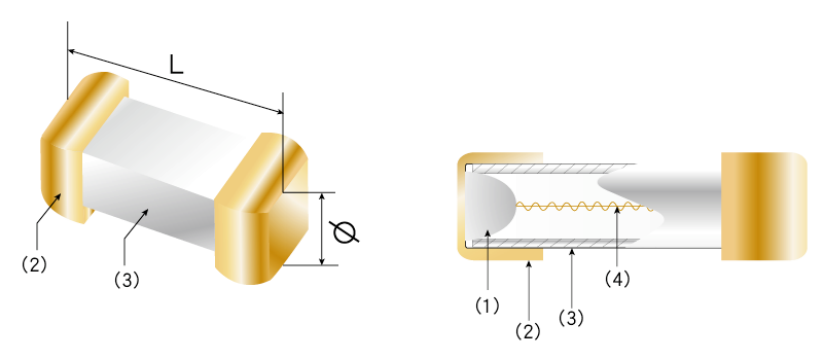

NANO型：

1.焊接材料：Sn锡
2.铜帽：铜镀金
3.本体：陶瓷管
4.熔丝：合金线

插件型：

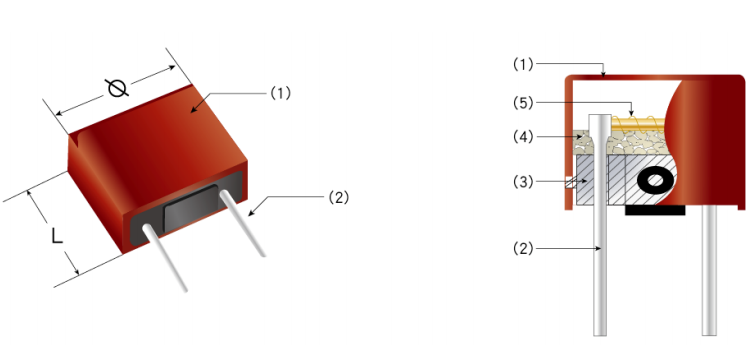

Sub-miniature fuse:

1.外壳：塑料
2.镀锡铜线
3.内芯：塑料
4.填充剂：石英砂
5.熔线：合金线






轴状型：

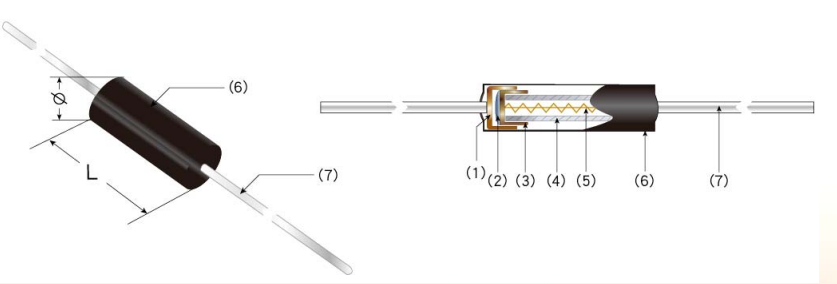

Micro fuse

1.外铜帽：铜镀
2.焊接材料：锡
3.内铜帽：铜镀镍
4.本体：陶瓷管
5.熔丝：合金线
6.外壳：塑料
7.引线：镀锡铜线

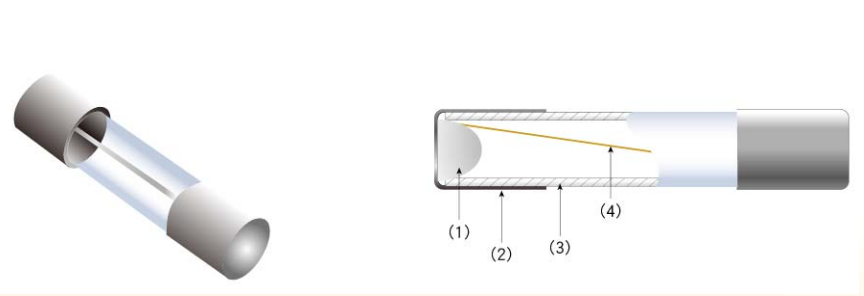

Ceramic tube fuse

1.焊接材料：锡
2.本体：玻璃管
3.铜帽：铜镀镍
4.熔丝：合金线


SDM贴片保险丝由于受到体积与结构的限制，I²T及BC能力比DIP fuse低，主要适用于DC低压转换或DC输出保护。（未来在AC电压下BC能力的提升，将逐步推广应用于AC-DC）
DIP插件型的主要优势是认证齐全，但是随着小型化产品，逐步会转向SMD型。
