0R电阻在线路中的作用

发布时间：2019-09-28

已被浏览： 8805次

分享到：

0R电阻在电路中的作用：

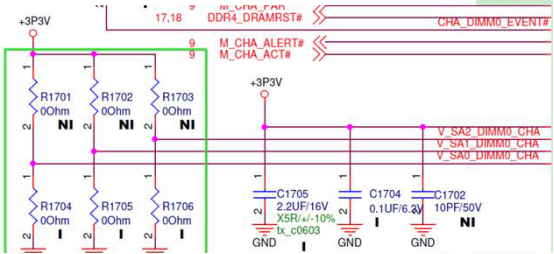

1.在电路中强制性做上拉或下拉，做上拉时下拉电阻一般不上件，做下拉时上拉电阻一般不上件.(0R电阻)

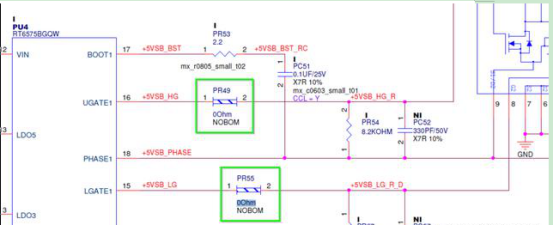

2.电压转换隔离作用，可以做跳线用，如果某段线路不用，直接贴该电阻即可（不影响外观）。

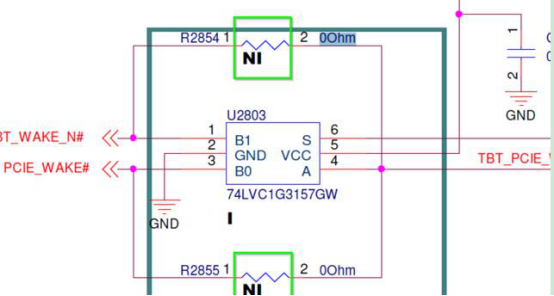

3.在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替，如下图当主板中不使用U2803时直接采用0ohm电阻进行短接即可.

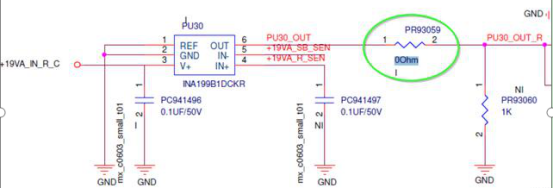

4.想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。

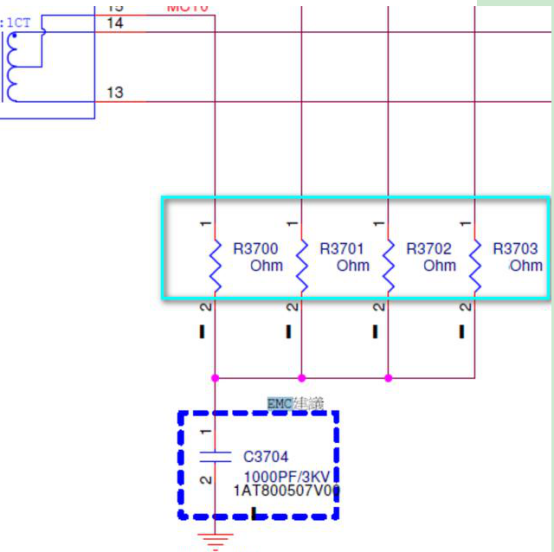

5.在高频信号下，充当电感或电容。（与外部电路特性有关）电感用，主要是解决EMC问题。如地与地，电源和IC Pin间。

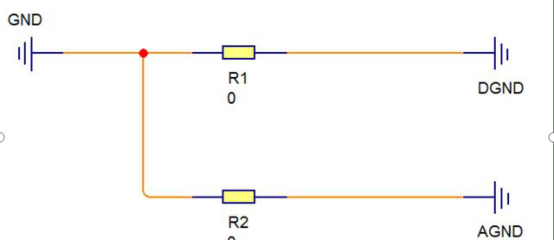

6.连接不同的地线（精度要高，比如1% ），隔离数字地和模拟地，减少数字地对模拟地的干扰（磁珠也能实现）

7.熔丝作用，很多电路输出端均会采用0ohm作保护.

8.跨接时用于电流回路。当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。

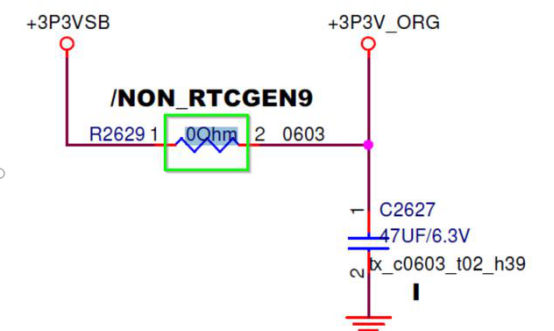

9.配置电路，一般产品上不要出现跳线和拨码开关。有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上.
