原标题：0805封装尺寸
0805封装尺寸有哪些规格？0805封装尺寸的自恢复保险丝是无铅表面贴装型自恢复PPTC，主要有两款规格一款是PSML0805封装尺寸自恢复保险丝；另一款是PSMD0805封装尺寸自恢复保险丝，这两款小尺寸，紧凑型设计节省了电路板空间，低电阻，0805系列空间极为有限且需要自恢复保护的应用提供表面贴装过电流保护。那么这两款PSML、PSMD的0805封装尺寸自恢复保险丝怎么看。小编根据规格书上描述整理分享给大家。（推荐相关文章：0603封装_0603封装尺寸）

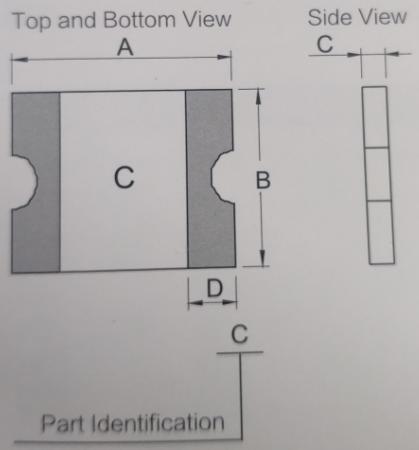

0805封装尺寸的PSML自恢复保险丝选择

型号	Marking （标识）	A（宽）		B（长）		C（高）		D（焊接宽度）	特性
型号	Marking （标识）	Min	Max	Min	Max	Min	Max	Min	特性
TLC-PSML075	C	2.00	2.30	1.20	1.50	0.40	0.80	0.20	贴片/自恢复
TLC-PSML100	1	2.00	2.30	1.20	1.50	0.40	0.80	0.20	贴片/自恢复
TLC-PSML110	2	2.00	2.30	1.20	1.50	0.40	0.80	0.20	贴片/自恢复
TLC-PSML150	3	2.00	2.30	1.20	1.50	0.40	0.80	0.20	贴片/自恢复
TLC-PSML175	4	2.00	2.30	1.20	1.50	0.40	0.80	0.20	贴片/自恢复
TLC-PSML190	5	2.00	2.30	1.20	1.50	0.40	0.80	0.20	贴片/自恢复
TLC-PSML200	F	2.00	2.30	1.20	1.50	0.40	0.80	0.20	贴片/自恢复
TLC-PSML260	K	2.00	2.30	1.20	1.50	0.70	1.05	0.20	贴片/自恢复
TLC-PSML300	L	2.00	2.30	1.20	1.50	0.70	1.05	0.20	贴片/自恢复
TLC-PSML350	N	2.00	2.30	1.20	1.50	0.70	1.05	0.20	贴片/自恢复
TLC-PSML380	O	2.00	2.30	1.20	1.50	0.70	1.05	0.20	贴片/自恢复
TLC-PSML400	P	2.00	2.30	1.20	1.50	0.70	1.05	0.20	贴片/自恢复

0805封装尺寸的PSML自恢复保险丝参数选择

型号	保持电流	跳脱电流	最大电压	最大电流	最大动作时间		消耗功率	电阻范围
型号	IH，（A）	IT，（A）	V max，（V）	I，max（A）	（A）	（Sec）	Pd typ，（W）	R min	R1 max
TLC-PSML075	0.75	1.50	6.00	50.00	8.00	1.00	1.20	0.020	0.160
TLC-PSML100	1.00	2.00	6.00	50.00	8.00	1.00	1.20	0.018	0.110
TLC-PSML110	1.10	2.20	6.00	50.00	8.00	1.00	1.20	0.018	0.110
TLC-PSML150	1.50	3.00	6.00	50.00	8.00	1.00	1.20	0.008	0.065
TLC-PSML175	1.75	3.50	6.00	50.00	8.00	1.00	1.20	0.008	0.060
TLC-PSML190	1.90	3.80	6.00	50.00	8.00	1.00	1.20	0.006	0.055
TLC-PSML200	2.00	4.00	6.00	50.00	8.00	1.00	1.20	0.006	0.055
TLC-PSML260	2.60	5.20	6.00	50.00	8.00	1.00	1.20	0.003	0.035
TLC-PSML300	3.00	6.00	6.00	50.00	8.00	1.00	1.20	0.003	0.030
TLC-PSML350	3.50	7.00	6.00	50.00	8.00	1.00	1.20	0.002	0.025
TLC-PSML380	3.80	7.60	6.00	50.00	8.00	1.00	1.20	0.002	0.020
TLC-PSML400	4.00	8.00	6.00	50.00	8.00	1.00	1.20	0.002	0.020

0805封装尺寸的PSMD自恢复保险丝选择

型号	Marking （标识）	A（宽）		B（长）		C（高）		D（焊接宽度）	特性
型号	Marking （标识）	Min	Max	Min	Max	Min	Max	Min	特性
TLC-PSMD010/24	1	2.00	2.30	1.20	1.50	0.55	0.95	0.20	贴片/自恢复
TLC-PSMD010	1	2.00	2.30	1.20	1.50	0.55	0.95	0.20	贴片/自恢复
TLC-PSMD020	2	2.00	2.30	1.20	1.50	0.55	0.95	0.20	贴片/自恢复
TLC-PSMD035	3	2.00	2.30	1.20	1.50	0.40	0.80	0.20	贴片/自恢复
TLC-PSMD050	4	2.00	2.30	1.20	1.50	0.40	0.80	0.20	贴片/自恢复
TLC-PSMD075	5	2.00	2.30	1.20	1.50	0.60	1.00	0.20	贴片/自恢复
TLC-PSMD100	6	2.00	2.30	1.20	1.50	0.60	1.00	0.20	贴片/自恢复
TLC-PSMD110	6	2.00	2.30	1.20	1.50	0.60	1.00	0.20	贴片/自恢复

0805封装尺寸的PSMD自恢复保险丝参数选择

型号	保持电流	跳脱电流	最大电压	最大电流	最大动作时间		消耗功率	电阻范围
型号	IH，（A）	IT，（A）	V max，（V）	I，max（A）	（A）	（Sec）	Pd typ，（W）	R min	R1 max
TLC-PSMD010/24	0.10	0.30	24.0	100	0.5	1.50	0.50	1.000	7.500
TLC-PSMD010	0.10	0.30	15.0	100	0.5	1.50	0.50	1.000	7.50
TLC-PSMD020	0.20	0.50	9.0	100	8.0	0.02	0.50	0.650	3.500
TLC-PSMD035	0.35	0.75	6.0	100	8.0	0.10	0.50	0.250	1.200
TLC-PSMD050	0.50	1.00	6.0	100	8.0	0.10	0.50	0.150	0.900
TLC-PSMD075	0.75	1.50	6.0	100	8.0	0.20	0.60	0.090	0.350
TLC-PSMD100	1.00	2.00	6.0	100	8.0	0.30	0.60	0.060	0.250
TLC-PSMD110	1.10	2.20	6.0	100	8.0	0.30	0.60	0.060	0.210

0805封装尺寸的自恢复保险丝应用
0805封装尺寸的自恢复保险丝普遍应用在于USB外围设备、硬盘驱动器、光盘驱动器、主板和外围设备的即插即用型保护装置、手机 - 电池和端口保护、PDA / 数码相机、游戏控制台端口保护等电子产品上。

以上内容主要介绍分享0805封装尺寸两者规格自恢复保险丝参数说明，如需其他规格封装尺寸请联系我们会在第一时间回复您。
