1210封装_1210封装尺寸--介绍篇

发布时间：2021-01-15
已被浏览： 9391次
分享到：
原标题：1210封装尺寸
1210封装尺寸kaiyun平台官方 有哪些介绍？1210封装尺寸自恢复保险丝区分为两种规格一种是贴片自恢复保险丝尺寸从小到大依次是：0603、0805、1206、1210、1812、2920；另外一种插件自恢复保险丝尺寸从小到大依次是：UN6、UN16、UN30、UN60、UN135、UN250、UN600等每个生产厂家型号规格有些许不一样。那么小编根据1210封装尺寸这体积的自恢复保险丝介绍尺寸封装及参数选择。（推荐相关文章阅读：0805封装_0805封装尺寸）

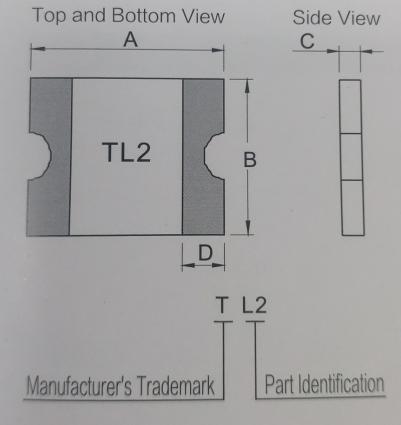

1210封装尺寸的USML自恢复保险丝选择

型号		 Marking
（标识）		 A（宽） B（长） C（高） D（焊接宽度） 特性
Min Max Min Max Min Max Min 贴片/自恢复
TLC-USML110 TL1 3.00 3.50 2.35 2.80 0.50 0.90 0.25 贴片/自恢复
TLC-USML150 T15 3.00 3.50 2.35 2.80 0.50 0.90 0.25 贴片/自恢复
TLC-USML175 T17 3.00 3.50 2.35 2.80 0.50 0.90 0.25 贴片/自恢复
TLC-USML190 T19 3.00 3.50 2.35 2.80 0.50 0.90 0.25 贴片/自恢复
TLC-USML200 TL2 3.00 3.50 2.35 2.80 0.50 0.90 0.25 贴片/自恢复
TLC-USML260 T26 3.00 3.50 2.35 2.80 0.40 0.80 0.25 贴片/自恢复
TLC-USML300 TL3 3.00 3.50 2.35 2.80 0.40 0.80 0.25 贴片/自恢复
TLC-USML350 TL5 3.00 3.50 2.35 2.80 0.40 0.80 0.25 贴片/自恢复
TLC-USML380 T38 3.00 3.50 2.35 2.80 0.40 0.80 0.25 贴片/自恢复
TLC-USML400 T40 3.00 3.50 2.35 2.80 0.40 0.80 0.25 贴片/自恢复
TLC-USML450 T45 3.00 3.50 2.35 2.80 0.40 0.80 0.25 贴片/自恢复
TLC-USML500 TL6 3.00 3.50 2.35 2.80 0.40 0.80 0.25 贴片/自恢复
TLC-USML550 T55 3.00 3.50 2.35 2.80 0.70 1.05 0.25 贴片/自恢复
TLC-USML600 TL7 3.00 3.50 2.35 2.80 0.70 1.05 0.25 贴片/自恢复
TLC-USML650 T65 3.00 3.50 2.35 2.80 0.70 1.05 0.25 贴片/自恢复
TLC-USML700 TL8 3.00 3.50 2.35 2.80 0.70 1.05 0.25 贴片/自恢复
TLC-USML750 T75 3.00 3.50 2.35 2.80 0.70 1.05 0.25 贴片/自恢复

1210封装_1210封装尺寸
1210封装尺寸的USML自恢复保险丝参数选择

型号		 保持电流 跳脱电流 最大电压 最大电流 最大动作时间 消耗功率 电阻范围
IH，（A） IT，（A） V max，（V） I，max（A） （A） （Sec） Pd typ，（W） R min R1 max
TLC-USML110 1.10 2.50 6.00 50.00 8.00 2.00 1.20 0.010 0.060
TLC-USML150 1.50 3.00 6.00 50.00 8.00 2.00 1.20 0.007 0.045
TLC-USML175 1.75 3.50 6.00 50.00 8.00 2.50 1.20 0.006 0.040
TLC-USML190 1.90 3.80 6.00 50.00 8.00 3.00 1.20 0.006 0.035
TLC-USML200 2.00 4.00 6.00 50.00 8.00 3.00 1.20 0.006 0.035
TLC-USML260 2.60 5.20 6.00 50.00 8.00 5.00 1.20 0.003 0.025
TLC-USML300 3.00 6.00 6.00 50.00 8.00 5.00 1.20 0.003 0.020
TLC-USML350 3.50 7.00 6.00 50.00 8.00 5.00 1.20 0.002 0.018
TLC-USML380 3.80 7.60 6.00 50.00 8.00 5.00 1.20 0.002 0.018
TLC-USML400 4.00 8.00 6.00 50.00 8.00 5.00 1.20 0.002 0.018
TLC-USML450 4.50 9.00 6.00 50.00 22.50 2.00 1.50 0.001 0.012
TLC-USML500 5.00 10.00 6.00 50.00 25.00 2.00 1.50 0.001 0.012
TLC-USML550 5.50 11.00 6.00 50.00 27.50 2.00 1.50 0.001 0.010
TLC-USML600 6.00 12.00 6.00 50.00 30.00 5.00 1.50 0.001 0.010
TLC-USML650 6.50 13.00 6.00 50.00 32.50 2.00 1.50 0.001 0.010
TLC-USML700 7.00 14.00 6.00 50.00 35.00 2.00 1.50 0.0007 0.009
TLC-USML750 7.50 15.00 6.00 50.00 37.50 2.00 1.50 0.0007 0.009

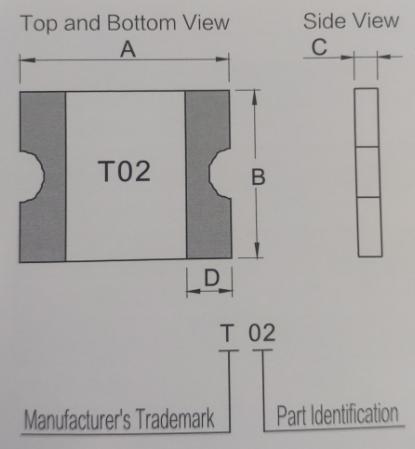

1210封装尺寸的USMD自恢复保险丝选择

型号		 Marking
（标识）		 A（宽） B（长） C（高） D（焊接宽度） 特性
Min Max Min Max Min Max Min 贴片/自恢复
TLC-USMD005 T0 3.00 3.43 2.35 2.80 0.80 1.20 1.20 贴片/自恢复
TLC-USMD010 T01 3.00 3.43 2.35 2.80 0.80 1.20 1.20 贴片/自恢复
TLC-USMD020 T02 3.00 3.43 2.35 2.80 0.80 1.20 1.20 贴片/自恢复
TLC-USMD035 T03 3.00 3.43 2.35 2.80 0.60 1.00 1.00 贴片/自恢复
TLC-USMD050 T05 3.00 3.43 2.35 2.80 0.60 1.00 1.00 贴片/自恢复
TLC-USMD075 T07 3.00 3.43 2.35 2.80 0.60 1.00 1.00 贴片/自恢复
TLC-USMD110 T11 3.00 3.43 2.35 2.80 0.45 0.85 0.85 贴片/自恢复
TLC-USMD150 T15 3.00 3.43 2.35 2.80 0.60 1.00 1.00 贴片/自恢复
TLC-USMD175 T20 3.00 3.43 2.35 2.80 0.60 1.00 1.00 贴片/自恢复
TLC-USMD200 T20 3.00 3.43 2.35 2.80 0.60 1.00 1.00 贴片/自恢复

1210封装_1210封装尺寸
1210封装尺寸的USMD自恢复保险丝参数选择

型号		 保持电流 跳脱电流 最大电压 最大电流 最大动作时间 消耗功率 电阻范围
IH，（A） IT，（A） V max，（V） I，max（A） （A） （Sec） Pd typ，（W） R min R1 max
TLC-USMD005 0.05 0.15 30 10 0.25 1.50 0.60 2.80 50.00
TLC-USMD010 0.10 0.30 30 10 0.50 0.60 0.60 0.80 15.00
TLC-USMD020 0.20 0.40 30 10 8.00 0.02 0.60 0.40 5.00
TLC-USMD035 0.35 0.75 6 40 8.00 0.20 0.60 0.20 1.30
TLC-USMD050 0.50 1.00 13.2 40 8.00 0.10 0.60 0.18 0.90
TLC-USMD075 0.75 1.50 6 40 8.00 0.10 0.60 0.07 0.45
TLC-USMD110 1.10 2.20 6 40 8.00 0.30 0.60 0.05 0.24
TLC-USMD150 1.50 3.00 6 40 8.00 0.50 0.60 0.03 0.11
TLC-USMD175 1.75 4.00 6 40 8.00 1.00 0.70 0.02 0.09
TLC-USMD200 2.00 4.00 6 40 8.00 1.00 0.70 0.02 0.09

1210封装尺寸的自恢复保险丝应用
1210封装尺寸的自恢复保险丝普遍都能用在于USB外围设备、硬盘驱动器、光盘驱动器、主板和外围设备的即插即用型保护装置、手机 - 电池和端口保护、PDA / 数码相机、游戏控制台端口保护等电子产品上。

以上内容主要介绍分享1210封装尺寸两者规格自恢复保险丝参数说明，如需其他规格封装尺寸请联系我们会在第一时间回复您。

kaiyun开云全站 是华德正式代理商，海量现货库存，原厂技术支持，涵盖了全系列一次性保险丝，如贴片保险丝，陶瓷管保险丝，温度保险丝，玻璃管保险丝，自恢复保险丝，微型保险丝，超小型保险丝以及电力保险丝等等大量现货，欢迎您咨询与合作。
标签：1210封装尺寸、1210封装尺寸USML自恢复保险丝、1210封装尺寸USMD自恢复保险丝
