原标题：1812封装尺寸
1812封装尺寸自恢复保险丝参数有哪些？1812封装尺寸区分两种一种是英制另外一种是公制表示，而1812封装尺寸英制表示为1812；1812封装尺寸公制表示为4632（尺寸举例6.1mmX2.5mmX2.5mm分别对应长宽高）。那么1812封装尺寸自恢复保险丝参数有哪些？小编今天根据规格书上大致介绍MSML1812、MSMD1812这两款规格的封装尺寸及参数选择。（推荐相关文章阅读：1210封装_1210封装尺寸）

1812封装尺寸的MSML自恢复保险丝选择

型号	Marking （标识）	A（宽）		B（长）		C（高）		D（焊接宽度）	特性
型号	Marking （标识）	Min	Max	Min	Max	Min	Max	Min	贴片/自恢复
TLC-MSML190	TL19	4.37	4.37	3.07	3.41	0.40	0.80	0.30	贴片/自恢复
TLC-MSML200	TL20	4.37	4.37	3.07	3.41	0.40	0.80	0.30	贴片/自恢复
TLC-MSML250	TL25	4.37	4.37	3.07	3.41	0.40	0.80	0.30	贴片/自恢复
TLC-MSML300	TL30	4.37	4.37	3.07	3.41	0.40	0.80	0.30	贴片/自恢复
TLC-MSML350	TL35	4.37	4.37	3.07	3.41	0.40	0.80	0.30	贴片/自恢复
TLC-MSML380	TL38	4.37	4.37	3.07	3.41	0.40	0.80	0.30	贴片/自恢复
TLC-MSML400	TL40	4.37	4.37	3.07	3.41	0.40	0.80	0.30	贴片/自恢复
TLC-MSML450	TL45	4.37	4.37	3.07	3.41	0.40	0.80	0.30	贴片/自恢复
TLC-MSML500	TL50	4.37	4.37	3.07	3.41	0.40	0.80	0.30	贴片/自恢复
TLC-MSML550	TL55	4.37	4.37	3.07	3.41	0.40	0.80	0.30	贴片/自恢复
TLC-MSML600	TL60	4.37	4.37	3.07	3.41	0.70	1.20	0.30	贴片/自恢复
TLC-MSML650	TL65	4.37	4.37	3.07	3.41	0.70	1.20	0.30	贴片/自恢复
TLC-MSML700	TL70	4.37	4.37	3.07	3.41	0.70	1.20	0.30	贴片/自恢复
TLC-MSML750	TL75	4.37	4.37	3.07	3.41	0.70	1.20	0.30	贴片/自恢复
TLC-MSML800	TL80	4.37	4.37	3.07	3.41	0.70	1.20	0.30	贴片/自恢复
TLC-MSML850	TL85	4.37	4.37	3.07	3.41	0.70	1.20	0.30	贴片/自恢复
TLC-MSML900	TL90	4.37	4.37	3.07	3.41	0.70	1.20	0.30	贴片/自恢复

1812封装尺寸的MSML自恢复保险丝选择参数

型号	保持电流	跳脱电流	最大电压	最大电流	最大动作时间		消耗功率	电阻范围
型号	IH，（A）	IT，（A）	V max，（V）	I，max（A）	（A）	（Sec）	Pd typ，（W）	R min	R1 max
TLC-MSML190	1.90	5.00	6	50	8.00	5.00	1.50	0.004	0.024
TLC-MSML200	2.00	5.00	6	50	8.00	5.00	1.50	0.004	0.024
TLC-MSML250	2.50	6.00	6	50	8.00	5.00	1.50	0.003	0.020
TLC-MSML300	3.00	6.50	6	50	8.00	5.00	1.50	0.003	0.018
TLC-MSML350	3.50	7.00	6	50	8.00	5.00	1.50	0.003	0.015
TLC-MSML380	3.80	7.60	6	50	8.00	5.00	1.50	0.003	0.015
TLC-MSML400	4.00	8.00	6	50	8.00	5.00	1.50	0.002	0.013
TLC-MSML450	4.50	9.00	6	50	22.5	2.00	1.50	0.002	0.013
TLC-MSML500	5.0	10.0	6	50	25.0	2.00	1.50	0.002	0.012
TLC-MSML550	5.5	11.0	6	50	27.5	2.00	1.50	0.002	0.012
TLC-MSML600	6.0	12.0	6	50	30.0	2.00	1.80	0.001	0.010
TLC-MSML650	6.5	13.0	6	50	32.5	2.00	1.80	0.001	0.010
TLC-MSML700	7.0	14.0	6	50	35.0	2.00	1.80	0.0007	0.010
TLC-MSML750	7.5	15.0	6	50	37.5	2.00	1.80	0.0006	0.008
TLC-MSML800	8.0	16.0	6	50	40.0	2.00	1.80	0.0006	0.008
TLC-MSML850	8.5	17.0	6	50	42.5	2.00	2.00	0.0006	0.007
TLC-MSML900	9.0	18.0	6	50	45.0	2.00	2.00	0.0006	0.007

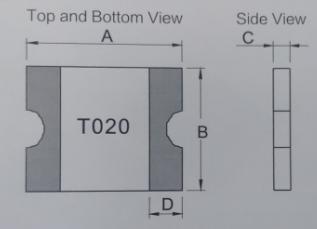

1812封装尺寸的MSMD自恢复保险丝选择

型号	Marking （标识）	A（宽）		B（长）		C（高）		D（焊接宽度）	特性
型号	Marking （标识）	Min	Max	Min	Max	Min	Max	Min	贴片/自恢复
TLC-MSMD010	T010	4.37	4.37	3.07	3.41	0.80	1.20	0.30	贴片/自恢复
TLC-MSMD014	T014	4.37	4.37	3.07	3.41	0.80	1.20	0.30	贴片/自恢复
TLC-MSMD020	T020	4.37	4.37	3.07	3.41	0.80	1.20	0.30	贴片/自恢复
TLC-MSMD020/60	T020	4.37	4.37	3.07	3.41	0.80	1.20	0.30	贴片/自恢复
TLC-MSMD030	T030	4.37	4.37	3.07	3.41	0.80	1.20	0.30	贴片/自恢复
TLC-MSMD035	T035	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复
TLC-MSMD050	T050	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复
TLC-MSMD075	T075	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复
TLC-MSMD075/24	T075	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复
TLC-MSMD075/33	T075	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复
TLC-MSMD110	T110	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复
TLC-MSMD110/16	T110	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复
TLC-MSMD110/24	T110	4.37	4.37	3.07	3.41	0.80	1.20	0.30	贴片/自恢复
TLC-MSMD125	T125	4.37	4.37	3.07	3.41	0.45	0.85	0.30	贴片/自恢复
TLC-MSMD150	T150	4.37	4.37	3.07	3.41	0.45	0.85	0.30	贴片/自恢复
TLC-MSMD150/12	T150	4.37	4.37	3.07	3.41	0.45	0.85	0.30	贴片/自恢复
TLC-MSMD150/16	T150	4.37	4.37	3.07	3.41	0.45	0.85	0.30	贴片/自恢复
TLC-MSMD150/24	T150	4.37	4.37	3.07	3.41	1.20	1.70	0.30	贴片/自恢复
TLC-MSMD160	T160	4.37	4.37	3.07	3.41	0.45	0.85	0.30	贴片/自恢复
TLC-MSMD160/12	T160	4.37	4.37	3.07	3.41	0.45	0.85	0.30	贴片/自恢复
TLC-MSMD160/16	T160	4.37	4.37	3.07	3.41	0.45	0.85	0.30	贴片/自恢复
TLC-MSMD200	T200	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复
TLC-MSMD250/16	T250	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复
TLC-MSMD260	T260	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复
TLC-MSMD300	T300	4.37	4.37	3.07	3.41	0.60	1.00	0.30	贴片/自恢复

1812封装尺寸的MSML自恢复保险丝选择参数

型号	保持电流	跳脱电流	最大电压	最大电流	最大动作时间		消耗功率	电阻范围
型号	IH，（A）	IT，（A）	V max，（V）	I，max（A）	（A）	（Sec）	Pd typ，（W）	R min	R1 max
TLC-MSMD010	0.10	0.30	60	10	0.5	1.50	0.8	0.700	15.00
TLC-MSMD014	0.14	0.34	60	10	1.5	0.15	0.8	0.400	6.50
TLC-MSMD020	0.20	0.40	30	10	8.0	0.20	0.8	0.750	5.00
TLC-MSMD020/60	0.20	0.40	60	10	1.5	0.15	0.8	0.400	6.000
TLC-MSMD030	0.30	0.60	30	10	8.0	0.10	0.8	0.300	3.000
TLC-MSMD035	0.35	0.70	16	40	8.0	0.10	0.8	0.200	1.800
TLC-MSMD050	0.50	1.00	15	40	8.0	1.15	0.8	0.150	1.000
TLC-MSMD075	0.75	1.50	16	40	8.0	0.20	0.8	0.110	0.450
TLC-MSMD075/24	0.75	1.50	24	40	8.0	0.20	0.8	0.110	0.450
TLC-MSMD075/33	0.75	1.50	33	40	8.0	0.20	0.8	0.110	0.450
TLC-MSMD110	1.10	2.20	6	100	8.0	0.30	0.8	0.040	0.225
TLC-MSMD110/16	1.10	2.20	16	100	8.0	0.50	0.8	0.040	0.225
TLC-MSMD110/24	1.10	2.20	24	100	8.0	0.50	1.2	0.055	0.180
TLC-MSMD125	1.25	2.50	6	40	8.0	0.40	0.8	0.035	0.140
TLC-MSMD150	1.50	3.00	6	100	8.0	0.50	0.8	0.030	0.120
TLC-MSMD150/12	1.50	3.00	12	100	8.0	0.50	1.0	0.030	0.120
TLC-MSMD150/16	1.50	3.00	16	100	8.0	0.50	0.8	0.030	0.120
TLC-MSMD150/24	1.50	3.00	24	100	8.0	1.50	1.2	0.030	0.140
TLC-MSMD160	1.60	3.20	8	100	8.0	1.00	1.0	0.025	0.120
TLC-MSMD160/12	1.60	3.20	12	100	8.0	1.00	1.0	0.025	0.120
TLC-MSMD160/16	1.60	3.20	16	40	8.0	1.00	1.0	0.025	0.120
TLC-MSMD200	2.00	4.00	8	100	8.0	3.00	1.2	0.020	0.080
TLC-MSMD250/16	2.50	5.00	16	100	8.0	5.00	1.2	0.015	0.100
TLC-MSMD260	2.60	5.20	6	100	8.0	5.00	1.2	0.015	0.080
TLC-MSMD300	3.00	6.00	6	100	8.0	5.00	1.2	0.012	0.060

1812封装尺寸的自恢复保险丝应用
1812封装尺寸的自恢复保险丝普遍都能用在于USB外围设备、硬盘驱动器、光盘驱动器、主板和外围设备的即插即用型保护装置、手机 - 电池和端口保护、PDA / 数码相机、游戏控制台端口保护等电子产品上。

以上内容主要介绍分享1812封装尺寸两者规格自恢复保险丝参数说明，如需其他规格封装尺寸请联系我们会在第一时间回复您。
