原标题：金属膜电阻_金属膜开云全站APP官方网站_金属膜精密开云全站APP官方网站
金属膜开云全站APP官方网站又叫金属皮膜开云全站APP官方网站英文称：metal film resistor；其类型一般为圆柱形轴向引线和圆柱形轴向无引线两种。这种电阻一般在高度真空下，将电阻合金材料蒸发或溅射在瓷棒表面，通过雕槽或改变金属膜厚度，来控制电阻值大小。其电阻材料可分为碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。而一般家庭电器这类产品都是应用“碳膜电阻”居多，原因成本低；而金属膜开云全站APP官方网站则使用在要求较高的设备上，如医疗、通信、测量/测试等；水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。而今天小编主要介绍风华品牌金属膜开云全站APP官方网站高精度的圆柱形轴向无引线元件如下。
金属膜电阻、金属膜开云全站APP官方网站
、金属膜精密开云全站APP官方网站

金属膜电阻_金属膜开云全站APP官方网站_金属膜精密开云全站APP官方网站封装尺寸表及结构图如下

型号	L（mm）	φD（mm）	K（mm）	重量（1000PCS）
0102	2.00±0.10	1.30±0.05	0.56±0.05	7.2
0204	3.50±0.20	1.40±0.15	0.80±0.10	18.7
0207	5.90±0.20	2.20±0.20	1.30±0.10	80.9

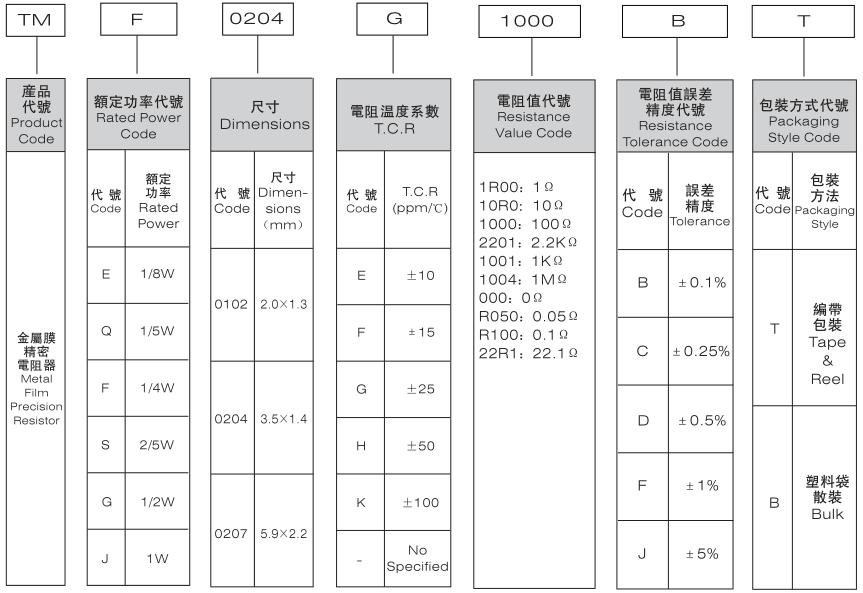

金属膜电阻_金属膜开云全站APP官方网站_金属膜精密开云全站APP官方网站命名规则图如下
金属膜电阻、金属膜开云全站APP官方网站
、金属膜精密开云全站APP官方网站

金属膜电阻_金属膜开云全站APP官方网站_金属膜精密开云全站APP官方网站标准参数规格表如下

型号	功率	温度范围	最大工作电压	最大过负荷电压	电阻值						温漂（PPM/℃）
					±0.1%	±0.25%		±0.5%	±1%	±5%
0102	1/8W	-55℃~+155℃	150V	300V	100Ω~56KΩ						±15
					100Ω~82KΩ			49.9Ω~200KΩ	49.9Ω~390KΩ		±25
					---			8.2Ω~1MΩ			±50
					---				8.2Ω~2MΩ		±100
					0Ω（＜15mΩ）						---
0204	1/4W	-55℃~+155℃	200V	400V	10Ω~20KΩ						±10
					10Ω~300KΩ						±15
					10Ω~1MΩ				10Ω~4.7MΩ		±25
					10Ω~1MΩ		1Ω~1MΩ		0.2Ω~10MΩ		±50
					---				0.1Ω~10MΩ		±100
					0Ω（＜15mΩ）						---
0207	1/2W	-55℃~+155℃	300V	600V	10Ω~20KΩ						±10
					10Ω~300KΩ						±15
					10Ω~1MΩ				10Ω~4.7MΩ		±25
					10Ω~1MΩ		1Ω~1MΩ		0.2Ω~10MΩ		±50
					---				0.1Ω~10MΩ		±100
					0Ω（＜15mΩ）						---

金属膜电阻_金属膜开云全站APP官方网站_金属膜精密开云全站APP官方网站高功率参数规格表如下

型号	功率	温度范围	最大工作电压	最大过负荷电压	电阻值					温漂（PPM/℃）
					±0.1%	±0.25%	±0.5%	±1%	±5%
0102	1/5W	-55℃~+155℃	200V	400V	100Ω~56KΩ					±15
					100Ω~82KΩ		49.9Ω~200KΩ	49.9Ω~390KΩ		±25
					---			8.2Ω~1MΩ		±50
					---			8.2Ω~2MΩ		±100
0204	2/5W	-55℃~+155℃	200V	400V	100Ω~100KΩ					±15
					100Ω~1MΩ					±25
					10Ω~1MΩ	10Ω~1MΩ		0.2Ω~1MΩ		±50
					---			0.1Ω~1MΩ		±100
0207	1W	-55℃~+155℃	350V	700V	100Ω~100KΩ					±15
					100Ω~1MΩ					±25
					10Ω~1MΩ	10Ω~1MΩ		0.2Ω~10MΩ		±50
					---			0.1Ω~10MΩ		±100

金属膜电阻_金属膜开云全站APP官方网站_金属膜精密开云全站APP官方网站特点
极好的整体稳定性；
高精度，可达±0.1%；
低温度系数（TCR），可达±10PPM/℃；
高功率，可达1/8W；

金属膜电阻_金属膜开云全站APP官方网站_金属膜精密开云全站APP官方网站应用
金属膜电阻_金属膜开云全站APP官方网站_金属膜精密开云全站APP官方网站主要应用在于通信设备、医疗仪器设备、测试或测量等设备领域。

以上内容主要介绍金属膜电阻_金属膜开云全站APP官方网站_金属膜精密开云全站APP官方网站简介、封装尺寸及结构图、风华命名规则、参数规格、特点及应用等，如需要更多金属膜精密开云全站APP官方网站封装规格请留言联系或拨打联系电话：0755-28100016；海量金属膜精密开云全站APP官方网站系列所有参数现货供应。
