原标题：陶瓷贴片电容
陶瓷贴片电容又叫多层片式陶瓷电容器，英文称：Multiplayer Ceramic Chip Capacitors；缩写简称：MLCC陶瓷电容。这种陶瓷贴片电容采用多层结构，往往一个陶瓷贴片电容内部多达几十层甚至更多。其中每一层的结构相当于一个电容，几十层就相当于几十个陶瓷贴片电容并联在一起。所以陶瓷贴片电容容值是能做到很大的，但是电压并不是很高，一般都是表面贴片式（SMD）形式出现。而陶瓷贴片电容常规封装有01005、0201、0402、0603、0805、1206、1210、1812、1825、2225、3012、3035；其较为常规的额度电压几乎都是6.3V~50V，主要是因为用途广泛，在市场上所提到的贴片电容大多数都是指MLCC陶瓷贴片电容而不是贴片钽电容、贴片铝电解电容等。

目前陶瓷贴片电容已经成为市场上的主流电容器，其容值更是越做越大。在某种产品场合已经可以替代钽电容等价格昂贵的电容器，而现阶段陶瓷贴片电容的规格已经也越来越趋向小型化，尤其是0402陶瓷贴片电容封装系列都已经成为市场上主流的规格系列之一，那么今天小编以风华品牌的陶瓷贴片电容介绍其规格书上参数规格如下。

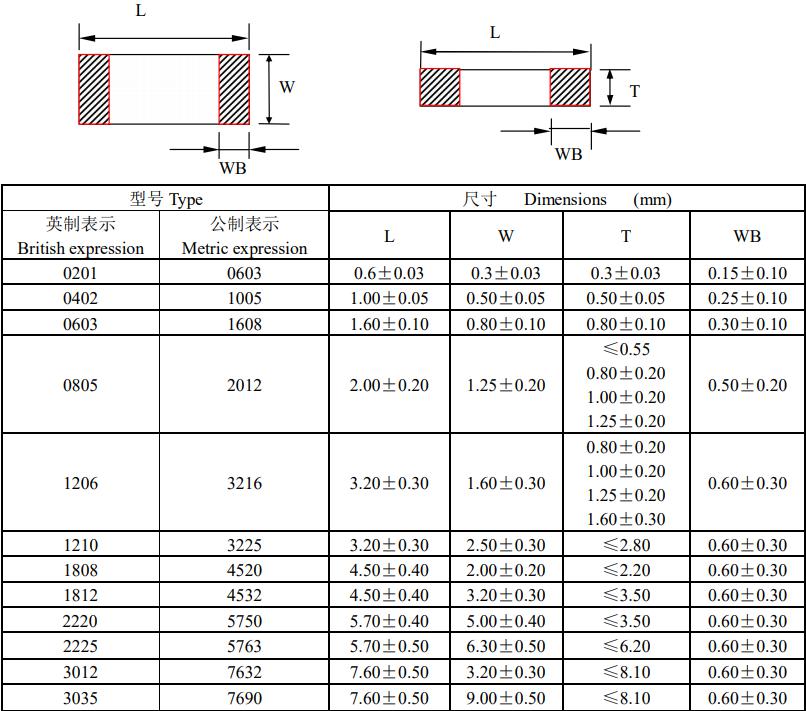

风华MLCC陶瓷贴片电容结构尺寸图如下
陶瓷贴片电容尺寸结构图

风华MLCC陶瓷贴片电容大致选型参数表如下

尺寸规格	额定电压	容量范围
尺寸规格	额定电压	COG（NPO）（PF）	Y5V（Z5U）（PF）
0201	4V	---	---
	6.3V	---	10,000~100,000
	10V	---	---
	16V	---	10,000
	25V	---	---
	50V	0.5~100	---
0402	4V	---	---
	6.3V	---	1,000~1,000,000
	10V	---	1,000~1,000,000
	16V	---	1,000~220,000
	25V	---	1,000~220,000
	50V	0.1~1,000	1,000~220,000
0603	4V	---	---
	6.3V	---	1,000~10,000,000
	10V	---	1,000~10,000,000
	16V	---	1,000~2,200,000
	25V	---	1,000~2,200,000
	50V	0.1~6,800	1,000~1,000,000
0805	4V	---	---
	6.3V	---	1,000~22,000,000
	10V	---	1,000~22,000,000
	16V	---	1,000~10,000,000
	25V	---	1,000~4,700,000
	50V	0.3~22,000	1,000~2,200,000
1206	4V	---	---
	6.3V	---	1,000~47,000,000
	10V	---	1,000~22,000,000
	16V	---	1,000~22,000,000
	25V	---	1,000~10,000,000
	50V	0.3~100,000	1,000~4,700,000
1210	6.3V	---	4,700~100,000,000
	10V	---	4,700~47,000,000
	16V	---	4,700~22,000,000
	25V	---	4,700~10,000,000
	50V	10~100,000	4,700~4,700,000
1808	6.3V	---	---
	10V	---	---
	16V	---	---
	25V	---	---
	50V	10~100,000	---
1812	6.3V	---	10,000~100,000,000
	10V	---	10,000~100,000,000
	16V	---	10,000~22,000,000
	25V	---	10,000~10,000,000
	50V	10~100,000	10,000~10,000,000

MLCC陶瓷贴片电容介质（材质）性能
C0G电容器具有高温度补偿特性，适合作旁路电容和耦合电容；
X7R电容器是温度稳定型陶瓷电容器，适合要求不高的工业应用；
Z5U电容器特点是小尺寸和低成本，尤其适合应用于去耦电路；
Y5V电容器温度特性最差，但容量大，可取代低容铝电解电容；

MLCC陶瓷贴片电容应用
MLCC陶瓷贴片电容广泛应用于通讯类、电源类、消费类、电脑类、汽车电子及音响类、工业类、照明类等高科技行业。

以上内容主要介绍MLCC陶瓷贴片电容简介、结构尺寸图、大致参数选型表、介质性能、应用等，如需要更多参数MLCC陶瓷贴片电容规格请留言联系，海量MLCC陶瓷贴片电容现货库存，品牌可选国巨、风华、村田、太诱、三星、TDK、华新科、亿能ELLON、NIC等知名品牌。联系电话：0755-28100016；欢迎拿样测试。
