“SOD-923”封装系列ESD静电二极管现货型号表

发布时间：2021-10-09

已被浏览： 4191次

分享到：

SOD-923封装系列ESD静电二极管这款规格的封装尺寸为0.039″*0.024″(1.00mm*0.60mm)，高度为0.4mm，占位面积为0.084mm的二极管是要求高电源能效的便携式、消费电子和无线产品的理想之选，而且这款SOD-923封装具有最高程度的ESD保护，它们尺寸较小易于放置在ESD进入系统的输入/输出端口的附近。那么今天小编为大家介绍“硕凯”品牌SOD-923封装系列参数如下。（推荐相关内容：“SOD-523”封装系列ESD静电二极管现货型号表）

SOD-923 ESD静电二极管“双向”参数选型表如下
“SOD-923”封装系列ESD静电二极管现货型号表

型号P/N	Vr	Vbr/Vt	Vc@1A	Vc@Ipp	Ipp	Ir	Cj			Ch
							Min	Typ	Max
SE05D9C01GA	5.0	5.5	10.0	---	5.0	1.0	---	0.35	--	1
SE05D9S01HC	5.0	6.0	9.5	15	5.0	1.0	---	6.0	15	1
SE05D9S01HZ	5.0	5.6	---	11.6	5.0	0.5	---	---	15	1
SE05D9S01GA	5.0	5.5	10.0	15.0	4.0	1.0	---	15.0	17	1

SOD-923 ESD静电二极管“单向”参数选型表如下
“SOD-923”封装系列ESD静电二极管现货型号表

型号P/N	Vr	Vbr/Vt	Vc@1A	Vc@Ipp	Ipp	Ir	Cj			Ch
							Min	Typ	Max
SE05D9D01GA	5.0	6.0	10.0	---	3.5	1.0	---	0.5	0.8	1

SOD-923 ESD静电二极管特性

Symbol	Parameter	Value	Units
Ipp	Peak Pulse Current（8/20us）	2	A
Tj	Operating Temperature Range	-55to+125	℃
Tstg	Storage Temperature Range	-55to+150	℃
Vesd	ESD per IEC61000-4-2（Air） ESD per IEC61000-4-2（Contact）	±15 ±8	kV

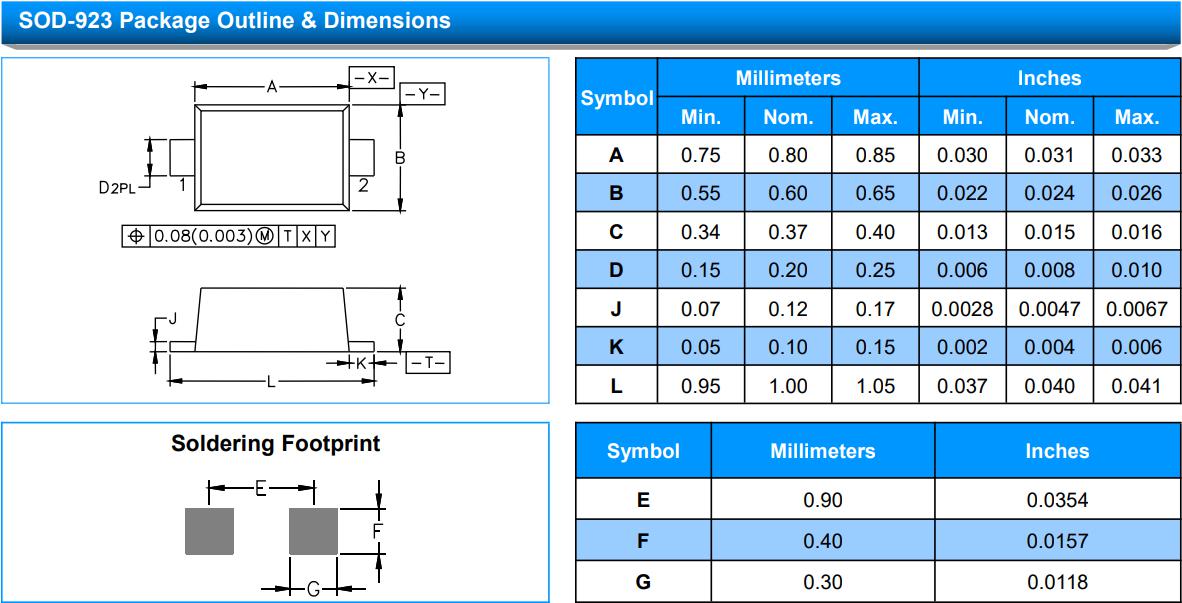

SOD-923 ESD静电二极管尺寸详情图如下
“SOD-923”封装系列ESD静电二极管现货型号表

SOD-923 ESD静电二极管产品图如下
“SOD-923”封装系列ESD静电二极管现货型号表

SOD-923 ESD静电二极管应用
SOD-923ESD静电二极管封装极为适合用在手机、MP3播放器、数码相机和许多其他便携式应用中的器件。

以上内容主要介绍SOD-923封装系列的ESD静电二极管相关信息，如需要以上SOD-923封装ESD静电二极管规格请留言联系或拨打：0755-28100016；海量ESD静电二极管现货库存，规格齐全，品牌可选硕凯、萨瑞微。欢迎来咨询价格或拿样测试。

深圳顺海科技有限公司是一家以代理为主的电子元器件、半导体器件、保护器件的整合供应商，主营TVS瞬态抑制二极管、ESD静电保护器、GDT陶瓷气体放电管、TSS半导体放电管、NTC热敏电阻、压敏电阻、保险丝、开云足彩app下载官网、开云平台网站登录入口在哪、精密电阻、晶圆电阻、贴片保险丝、自恢复保险丝、贴片电容、钽电容、电解电容、铝电解电容、超级电容、连接器等相关产品线，品牌可选华德、硕凯、萨瑞微、亿能、特思嘉、基美(KEMET)、天二、旺诠、大毅、村田、太诱、TDK、AVX、威世、风华、华新科、三莹、国巨、立隆、厚声、光颉、顺络、麦捷、禾伸堂等知名品牌。
