我们说ESD保护在我们常用的电子消费终端产品中尤为重要，尤其是日益增多的数字产品。冬天，人体产生的静电非常强烈和频繁。当我们接触手机、数码相机或MP3等手持电子设备时，静电通常通过人体引入电子设备；目前，大型集成电路广泛应用于电子产品中。如果没有专门的静电保护，会造成芯片复位、数据丢失、关机等现象，或者击穿芯片造成永久性损坏。给我们的日常生活带来不必要的麻烦和经济损失！因此，为了保证整个系统具有良好的ESD保护能力，外部ESD保护装置是必不可少的。而我司代理硕凯电子ESD保护器件主要是有TVS ARRAY组成，经不同封装而成的器件。其优点是体积小，结电容低，反应速度快等。那么今天小编主要讲解的是SOD-323封装系列ESD保护器件型号主要有哪些释义如下。

SOD-323 ESD静电二极管“双向”参数选型表如下
“SOD-323”封装系列ESD静电二极管现货选型表
型号P/N Vr Vbr/Vt Vc@1A Vc@Ipp Ipp Ir Cj Ch
Min Typ Max
SE03D3D01HA 3.0 4.0 8.0 17 23 0.05 --- 0.6 --- 1
SE05D3D01GA 5.0 6.0 10 20 25 0.05 --- 0.6 --- 1
SE08D3D01GA 8.0 9.2 12 25 20 0.05 --- 0.6 --- 1
SE12D3D01GA 12.0 13.3 19 26 9.0 0.05 --- 0.6 --- 1
SE15D3D01GA 15.0 16.7 24 30 7.0 0.05 --- 0.6 --- 1
SE18D3D01GA 18.0 20.0 28 35 6.0 0.05 --- 0.6 --- 1
SE24D3D01GA 24.0 26.7 43 56 5.0 0.05 --- 0.6 --- 1
SE03D3D01GE 3.3 4.0 5 16 18 0.1 --- 1.0 --- 1
SE05D3D01GC 5.0 6.0 9.8 18 17 0.05 --- 1.0 --- 1
SE08D3D01GE 8.0 8.5 13.0 20 18 0.1 --- 1.0 --- 1
SE12D3D01GC 12.0 13.3 19.0 29 10 0.5 --- 1.0 --- 1
SE15D3D01GC 15 16.7 24.0 35 9 0.5 --- 1.0 --- 1
SE05D3L01GA 5.0 6.0 9.8 18 18 0.1 --- 1.5 --- 1
SE08D3L01GA 8.0 9.2 16 25 14 0.1 --- 1.5 --- 1

SOD-323 ESD静电二极管“双向”参数选型表如下
“SOD-323”封装系列ESD静电二极管现货选型表
型号P/N Vr Vbr/Vt Vc@1A Vc@Ipp Ipp Ir Cj Ch
Min Typ Max
SE12D3L01GA 12.0 13.3 17 27 12 0.1 --- 1.5 --- 1
SE15D3L01GA 15.0 16.7 22 35 10 0.1 --- 1.5 --- 1
SE18D3L01GA 18.0 20.4 31 45 7 0.1 --- 1.5 --- 1
SE24D3L01GA 24.0 26.7 43 58 5 0.1 --- 1.5 --- 1
SE03D3M01HA 3.3 4.0 --- 8.0 10 0.05 --- 2.0 --- 1
SE03D3R01HA 3.3 5.0 6.0 9.0 35 0.1 --- 6.0 --- 1
SE03D3W01GC 3.3 4.0 --- 17 27 70 --- 200 --- 1
SE04D3V21HZ 4.5 4.7 6.0 13 140 0.1 --- 70 --- 1
SE04D3W21HA 4.5 5.3 6.0 15 150 0.1 --- 245 300 1
SE05D3S01HE 5.0 6.0 7 11 8.5 0.5 --- 16 --- 1
SE05D3V01GC 5.0 6.0 9.8 24 20 1.0 --- 75 --- 1
SE05D3V01GA 5.0 6.0 10 16 24 0.1 --- --- 80 1
SE08D3U01GA 8.0 9.2 13 20 15 0.1 --- --- 50 1
SE12D3T01GC 12.0 13.3 --- 39 11 1.0 --- 25 --- 1
SE12D3T01GA 12.0 13.3 18 25 10 0.1 --- --- 30 1
SE15D3S01GA 15.0 16.7 24 30 7 0.1 --- --- 20 1
SE15D3T01GE 15.0 16.7 20.0 30 9.0 0.5 --- --- 30 1
SE18D3S01GA 18.0 20.4 29 35 6 0.1 --- --- 15 1
SE24D3S01GC 24.0 26.7 40 67 6 1 --- 15 --- 1
SE24D3T01GM 24.0 26.7 40 67 6 1.0 --- 23 --- 1
SE24D3T01GA 24.0 26.7 40 48 5 0.1 --- --- 30 1
SE36D3S01GE 36.0 40.0 60 75 4 1.0 --- 10 --- 1

SOD-323 ESD静电二极管“单向”参数选型表如下
“SOD-323”封装系列ESD静电二极管现货选型表
型号P/N Vr Vbr/Vt Vc@1A Vc@Ipp Ipp Ir Cj Ch
Min Typ Max
SE05D3D11GA 5.0 6.0 10 --- --- 1.0 --- 0.5 0.8 1
SE03D3M31GA 3.0 3.7 6.0 28 80 0.1 --- --- 3.0 1
SE05D3M31GA 5.0 6.0 9.8 18 70 0.1 --- --- 3.0 1
SE07D3M31GA 7.0 7.5 9.8 18 70 0.1 --- --- 3.0 1
SE10D3M31GA 10.0 10.6 15.0 20 40 0.1 --- --- 3.0 1
SE12D3M31GA 12.0 13.3 18.0 30 25 0.1 --- --- 3.0 1


SOD-323 ESD静电二极管“单向”参数选型表如下
“SOD-323”封装系列ESD静电二极管现货选型表
型号P/N Vr Vbr/Vt Vc@1A Vc@Ipp Ipp Ir Cj Ch
Min Typ Max
SE15D3M31GA 15.0 16.7 22.0 35 20 0.1 --- --- 3.0 1
SE18D3M31GA 18.0 20.4 28.0 45 15 0.1 --- --- 3.0 1
SE24D3M31GA 24.0 26.7 38.0 60 12 0.1 --- --- 3.0 1
SE05D3M11GA 5.0 6.0 9.8 12.0 5 1.0 --- --- 4.0 1
SE08D3M11GA 8.0 9.2 13.4 20.5 8 1.0 --- --- 4.0 1
SE12D3M11GA 12.0 13.3 19.0 19.0 6 1.0 --- --- 4.0 1
SE15D3M11GA 15.0 16.7 24.0 25.8 6 0.1 --- --- 4.0 1
SE18D3M11GA 18.0 20.4 31.0 38.8 5 0.1 --- --- 4.0 1
SE24D3M11GA 24.0 26.7 43.0 56 3 0.1 --- --- 4.0 1
SE03D3R11HA 3.3 3.5 2.0 9.0 10.0 0.5 --- --- 6.0 1
SE03D3U31GD 3.3 4.0 --- 15 27 1.0 --- 30 60 1
SE03D3W11GC 3.3 4.0 --- 15 30 1.0 --- 200 210 1
SE05D3W11GC 5.0 6.0 9.8 20 24 1.0 --- 150 --- 1
SE05D3W11GA 5.0 6.0 --- 11 15 0.1 --- --- 150 1
SE08D3V11GA 8.0 9.2 13 20 15 0.1 --- --- 100 1
SE12D3V11GM 12.0 13.3 20 30 11 1.0 --- 100 --- 1
SE12D3V11GA 12.0 13.3 18 25 10 0.1 --- --- 80 1
SE15D3U11GA 15.0 16.7 24 30 7 0.1 --- --- 50 1
SE18D3T11GA 18.0 20.4 29 35 6 0.1 --- --- 30 1
SE24D3T11GA 24.0 26.7 35 42 5 0.1 --- --- 30 1
SE05D3W31GA 5.0 6.0 9.8 18 70 0.1 --- --- 360 1
SE07D3W31GA 7.0 7.5 9.8 18 70 0.1 --- --- 360 1
SE10D3W31GA 10.0 10.6 15 20 40 0.1 --- --- 232 1
SE12D3W31GA 12.0 13.3 18 30 25 0.1 --- --- 157 1
SE15D3W31GA 15.0 16.7 22 35 20 0.1 --- --- 121 1
SE18D3W31GA 18.0 20.4 28 45 15 0.1 --- --- 121 1
SE24D3W31GA 24.0 26.7 38 60 12 0.1 --- --- 121 1

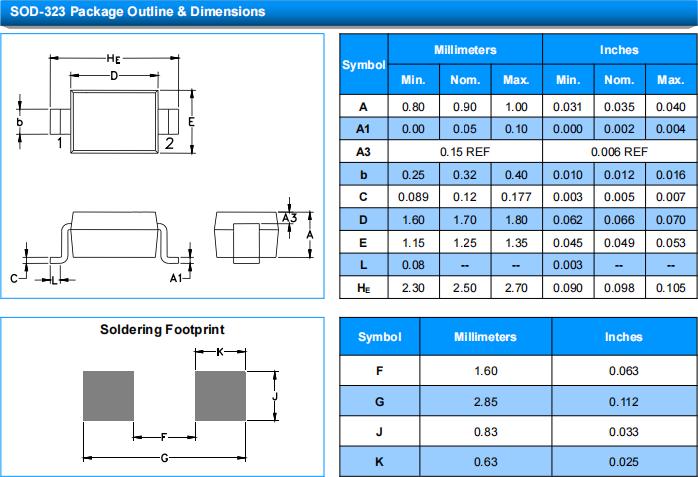

SOD-323 ESD静电二极管尺寸图如下
“SOD-323”封装系列ESD静电二极管现货选型表

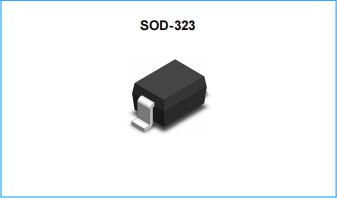

SOD-323 ESD静电二极管产品图如下
“SOD-323”封装系列ESD静电二极管现货选型表

SOD-323 ESD静电二极管特点
反应速度快(小于1ns)；
电容值低0.5pF~几百pF(适用于高频高速传输线路)；
体积小、封装多样化(能满足不同产品应用)；
漏电流极低(属于nA级)；
电压值低；

SOD-323 ESD静电二极管应用
SOD-323ESD静电二极管封装适合用在电话手机和配件、基于微处理器的设备、个人数字助理(PDA)、笔记本，台式机，服务器、便携式仪器、（计算机的）外围设备、寻唿机等。

以上内容主要介绍SOD-323封装系列的ESD静电二极管相关信息，如需要以上SOD-323封装ESD静电二极管规格请留言联系或拨打：0755-28100016；海量ESD静电二极管现货库存，规格齐全，品牌可选硕凯、萨瑞微。欢迎来咨询价格或拿样测试。

深圳顺海科技有限公司是一家以代理为主的电子元器件、半导体器件、保护器件的整合供应商，主营TVS瞬态抑制二极管、ESD静电保护器、GDT陶瓷气体放电管、TSS半导体放电管、NTC热敏电阻、压敏电阻、保险丝、开云足彩app下载官网 、开云平台网站登录入口在哪 、精密电阻、晶圆电阻、贴片保险丝、自恢复保险丝、贴片电容、钽电容、电解电容、铝电解电容、超级电容、连接器等相关产品线，品牌可选华德、硕凯、萨瑞微、亿能、特思嘉、基美(KEMET)、天二、旺诠、大毅、村田、太诱、TDK、AVX、威世、风华、华新科、三莹、国巨、立隆、厚声、光颉、顺络、麦捷、禾伸堂等知名品牌。
