什么是电阻？
开云全站APP官方网站 是无源电气元件中最常见和最广为人知的。
开云全站APP官方网站 电阻或限制电路中电流的流动。有很多用途
开云全站APP官方网站 ：它们用于降低电压、限制电流、衰减信号、充当加热器，
充当保险丝，提供电气负载和分压。
国际通用的两针符号
电阻符号（美国和日本）
欧欧洲的符号
欧姆定律是什么？
•欧姆定律是一个简单的方程，它显示了电阻、电压和通过金属的电流之间的关系
电线或其他类型的电阻材料。在数学术语中，欧姆定律写成：
I = V/R其中I是电流（安培），V是电压，R是电阻。
•欧姆定律还可以使用以下等式显示电阻、电压和功率之间的关系：
P=V²/R其中P是功率（瓦），V是电压，R是电阻。

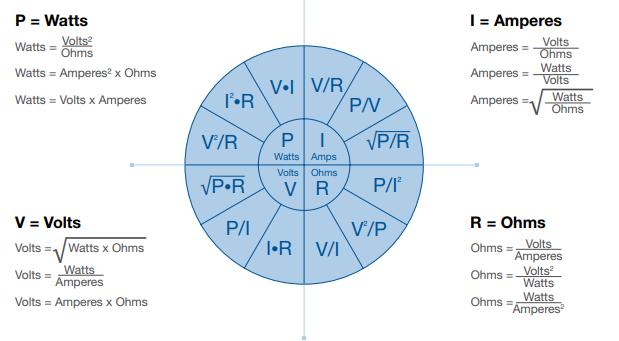

下图是电阻与功率和电流之间的关系
介质耐压
可应用于电阻元件与外涂层之间指定点的额定电压，或电阻元件和安装表面，不会导致介质击穿。
最大过载电压
在过载试验中短时间内适用于开云全站APP官方网站 的电压能力的最大值。
典型情况下，短期过载试验中的应用电压是额定电压的2.5倍。然而，它应该不超过最大过载电压。
最大工作电压（或最大限制元件电压）
能够连续应用于开云全站APP官方网站 或元件的直流电压或交流电压（rms）的最大值。
然而，适用电压的最大值是临界电阻值或更低的额定电压。
噪声
噪声是开云全站APP官方网站 内不需要的交流信号。电阻噪声可能对低电平产生破坏性影响信号、电荷放大器、高增益放大器和其他对噪声敏感的应用。最好的方法是在对噪声敏感的应用中具有低或最小噪声的开云全站APP官方网站 类型。
额定功率
功率额定值基于物理尺寸、寿命允许的电阻变化、材料的导热系数，绝缘和电阻材料，以及环境操作条件。为了获得最佳效果，请使用最大的物理尺寸电阻低于其最高额定温度和功率。
额定环境温度
开云全站APP官方网站 能够以规定速率连续使用的最高环境温度。额定环境温度是指设备内开云全站APP官方网站 周围的温度，而不是空气设备外部温度。
介质耐压
可应用于电阻元件与外涂层之间指定点的额定电压，或
电阻元件和安装表面，不会导致介质击穿。
最大过载电压
在过载试验中短时间内适用于开云全站APP官方网站 的电压能力的最大值。
典型情况下，短期过载试验中的应用电压是额定电压的2.5倍。然而，它应该不超过最大过载电压。
最大工作电压（或最大限制元件电压）
能够连续应用于开云全站APP官方网站 或元件的直流电压或交流电压（rms）的最大值。
然而，适用电压的最大值是临界电阻值或更低的额定电压。
噪声
噪声是开云全站APP官方网站 内不需要的交流信号。电阻噪声可能对低电平产生破坏性影响信号、电荷放大器、高增益放大器和其他对噪声敏感的应用。最好的方法是在对噪声敏感的应用中具有低或最小噪声的开云全站APP官方网站 类型。
额定功率
功率额定值基于物理尺寸、寿命允许的电阻变化、材料的导热系数，绝缘和电阻材料，以及环境操作条件。为了获得最佳效果，请使用最大的物理尺寸电阻低于其最高额定温度和功率。
额定环境温度
开云全站APP官方网站 能够以规定速率连续使用的最高环境温度。额定环境温度是指设备内开云全站APP官方网站 周围的温度，而不是空气设备外部温度。
额定功率
在额定环境温度下可连续加载到开云全站APP官方网站 的最大功率。网络阵列产品具有每个封装和每个元件的额定功率。
额定电压
能够以额定电压连续施加在开云全站APP官方网站 上的直流电压或交流电压（rms）的最大值环境温度。
可靠性
可靠性是开云全站APP官方网站 （或任何其他设备）执行其预期功能的概率。有两种方法定义可靠性。一个是平均无故障时间（MTBF），另一个是每1000小时运行的故障率。
这两种评估可靠性的方法都必须通过一组特定的测试和定义来确定是设备寿命的终点，例如电阻的最大变化或灾难性故障（短路或开路）。各种各样的使用统计研究得出这些故障率，并在最大额定温度下
测试大样本额定负载高达10000小时（约13个月内每天24小时）。可靠性通常较高低功率水平。
电阻公差
开云全站APP官方网站 公差表示为偏离标称值的百分比，通常在25°C下测量。
开云全站APP官方网站 的值也会随着外加电压（VCR）和温度（TCR）的变化而变化。
对于网络，绝对电阻容差是指网络的总体容差。
比率公差是指每个开云全站APP官方网站 与电阻之间的关系包裹里还有其他的。
稳定性
稳定性是指在特定负载、湿度水平、应力或环境温度下电阻随时间的变化。什么时候这些应力越小，稳定性越好。
电阻温度系数（TCR也称为RTC）
TCR表示为每摄氏度温度变化时电阻的变化，单位为ppm（0.0001%）。
TCR通常在+25˚C时参考，并随温度升高（或降低）而变化。TCR为的开云全站APP官方网站100 ppm/°C将在10°C变化时变化0.1%，在100°C变化时变化1%。
在电阻网络中，TCR值称为绝对TCR，因为它定义了特定开云全站APP官方网站 元件的TCR。
术语TCR跟踪指网络中每个特定开云全站APP官方网站 之间的TCR差异。
额定温度
温度额定值是开云全站APP官方网站 可使用的最大允许温度。它的定义通常为两个温度。例如，一个开云全站APP官方网站 的额定值可在高达+70°C的满载下降额为+125°C的空载。这意味着在开云全站APP官方网站 寿命期间，电阻的某些允许变化，可
在+70°C的额定温度下运行权力如果负载降低，也可在温度超过+70°C的情况下运行，但在任何情况下都不应温度超过+125˚C的设计温度，同时环境温度和自加热施加的荷载。
电阻电压系数（VCR）
电压系数是电阻随外加电压的变化。这是完全不同的，除了通电时的自热效应。VCR为100 ppm/V的开云全站APP官方网站 将在10 V的变化范围内变化0.1%在100 V的电压变化下为1%。在电阻网络中，该VCR值称为绝
对VCR，即它定义了特定电阻元件的VCR。术语VCR跟踪指的是每个VCR之间的差异网络中的特定开云全站APP官方网站 。

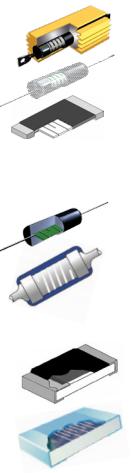

开云全站APP官方网站 分类
线绕（表面安装/引线）开云全站APP官方网站
一种开云全站APP官方网站 ，由金属线（如镍铬合金）缠绕在绝缘形式上制成，例如陶瓷、塑料或玻璃纤维芯。
电源金属条®/金属元件（表面安装/引线）
一种开云全站APP官方网站 ，使用固体金属合金（如镍铬合金或锰铜）作为电阻元件，然后焊接到铜端子上。用于当前传感和分流应用。
金属膜（含铅/熔化）
一种圆柱形开云全站APP官方网站，通过沉积由薄导体制成的电阻元件制成,镀在圆柱形陶瓷或玻璃芯上的金属或金属合金膜，如镍铬合金。
通过切割穿过导电膜的螺旋槽来控制电阻。
金属氧化物（含铅）开云全站APP官方网站
一种圆柱形开云全站APP官方网站 ，使用氧化钌或氧化锡等材料作为电阻要素这些开云全站APP官方网站 可以是优秀的高压或大功率器件。
厚膜（片式开云全站APP官方网站 /片式阵列/网络）
特殊制造的表面贴装薄膜开云全站APP官方网站 ，为零件尺寸提供高功率。
对于厚膜开云全站APP官方网站，氧化钌“薄膜”采用传统丝网印刷技术
薄膜（芯片开云全站APP官方网站 /芯片阵列/网络）
一种表面贴装薄膜开云全站APP官方网站，带有相对较薄的电阻元件，测量单位为埃（百万分之一英寸）。薄膜开云全站APP官方网站 是通过溅射（也称为真空沉积）电阻材料，如镍铬合金或氮化钽，沉积在金属表
面基底。
碳膜（含铅/熔化极电熔）
通过在中心表面沉积碳膜制成的圆柱形开云全站APP官方网站 的一般等级说明铁芯绝缘体。
金属箔（表面安装/引线）
一种开云全站APP官方网站 ，由在陶瓷衬底上以特定图案光加工均匀金属制成。
材料和结构的独特组合使产品具有无与伦比的性能特征可靠性高。
组成（含铅）碳成分
由碳混合物电阻芯和模制外绝缘芯组成的开云全站APP官方网站 的一般等级说明。
陶瓷成分开云全站APP官方网站
一种开云全站APP官方网站 ，由粘土、氧化铝和碳的混合物组成，这些混合物已混合并加压成一个电阻电阻芯，然后用模制外绝缘芯覆盖。
