国巨开云全站APP官方网站介绍
碳膜开云全站APP官方网站 系列是一种非常符合工业，电子，上月而应用的通用开云全站APP官方网站，它有防火涂层，标准好微型尺寸可供选择。
使用领域
电力应用以及其它常规领域，
特征
AEC-Q200合格
宽电阻范围
高稳定性
PPAP（CFR-25/CFR50S）
符合RoHS标准和无卤素
一，元器件各代码编号
CFR 200 J T-73-100R
（1） （2） （3）（4）（5）（6）
（1） 系列名称
CFR系列
（
2） 额定功率
-12=1/6W 25S=1/4W -25=1/4W 50S=1/2W -50=1/2W 100=1W 2W=2W 200=2W 3WS=3W1WS=1W
（3） 容忍度
G=±2%J=±5%
（4） 包装
R=卷筒组 T=盒式包装 B=散装
（5） 电阻温度系数
-=根据参考基本参数表
（6）
生产规格
26-=26毫米 52-=52.4mm 73-=73毫米 73G=73mm，Φd≧0.6毫米 26A=26mm，Φd=0.4±0.02mm
26C=26mm，Φd=0.5±0.02mm 26G=26mm，Φd≧0.6毫米 52A=52.4mm，Φd=0.4±0.02mm
52B=52.4mm，Φd=0.45±0.02mm 52C=52.4mm，Φd=0.5±0.02mm 52G=52.4mm，Φd≧0.6毫米
M=M型成形 MT=MT型成形 MB=M形带平面 FT=FT型成形 F=F型 FK=FK类型
FFK=F形扭结 FKK=FKK类型 PN=PANAsert AV=AVIsert 52H=52.4mm，焊点不涂漆
（7） 电阻值
E24系列
例子：100R=100Ω，10K=10000Ω，1M=1000000Ω
二，尺寸：
|
常规 |
小 |
L |
ψD |
H |
ψd |
| CFR-12 |
CFR25S |
3.4±0.3 |
1.9±0.2 |
28±2.0 |
0.45±0.05 |
| CFR-25 |
CFR50S |
6.3±0.5 |
2.4±0.2 |
28±2.0 |
0.55±0.05 |
| CFR-50 |
CFR1WS |
9.0±0.5 |
3.3±0.3 |
26±2.0 |
0.55±0.05 |
| CFR100 |
CFR2WS |
11.5±1.0 |
4.5±0.5 |
35±2.0 |
0.8±0.05 |
| CFR200 |
CFR3WS |
15.5±1.0 |
5.0±0.5 |
33±2.0 |
0.8±0.05 |

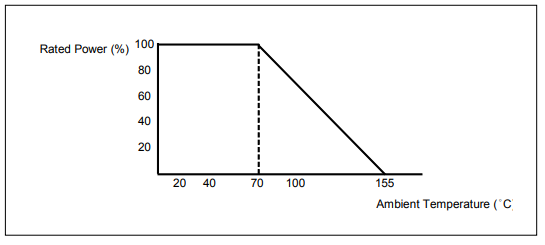

三，额定功率曲线图
(Rated Power:额定功率 Ambient Temperature:温度系数系数)
四，碳膜开云全站APP官方网站 参数
| 功率 |
最小精度系数 |
最低温度系数 |
最小电阻值 |
最大电阻值 |
| 1/6 |
±2% |
（-55°）~（＋155°） |
1R |
10M |
| 1/4 |
±2% |
（-55°）~（＋155°） |
1R |
10M |
| 1/2 |
±2% |
（-55°）~（＋155°） |
1R |
10M |
| 1 |
±2% |
（-55°）~（＋155°） |
1R |
10M |
| 2 |
±2% |
（-55°）~（＋155°） |
1R |
10M |
| 3 |
±2% |
（-55°）~（＋155°） |
1R |
10M |
以上是国巨通孔普通电阻的参数部分介绍，完整解决方案咨询在线客服即可获得。顺海科技提供电阻（开云平台网站登录入口在哪等），电容（贴片电容等），保险丝，二极管等电器元器件。
