国巨ATV321射频衰减器的部分参数介绍
发布时间：2021-12-24
已被浏览：
1175次
国巨的射频衰减器可使用于智能手机，接收器，电池充电器，笔记本电脑和平板电脑的应用。它们可以配合系统的小型化尺寸，同时还提供高阻件及系统的可靠性。
ATV射频衰减器特征：
高度组件和设备系统可靠性
应用领域:手机、接收器、电池充电器、计算机系统
ATV321 ： X X X XX XXXX L
(2) (3) (4) (5) (6)
（1）
精确值：
B = ±0.2 dB； C = ±0.3 dB； D = ±0.5 dB； F = ±1 dB； G = ±2 dB。
（2） 包装类型：
R = R=纸张/PE胶带卷盘
（3）电阻温度系数
– = 常温即可
（4）卷带机：
07 = 7 英寸直径. 卷盘7H=7”卷盘上的半质量包装（非首选）。 (5)衰减值1 dB至20 dB，如“衰减值，公差v.s.12 NC代码”表所示。
- 开云全站APP官方网站 终端L=无铅终端（纯锡）。
| 衰减值 |
公差 |
NC代码 |
| value(dB) |
Tol.(dB)12NC |
Tol.(dB)12 NC |
| 1 |
±0.3 2350 703 11012 L |
±0.2 2350 703 11011 L |
| 2 |
±0.3 2350 703 11022 L |
±0.2 2350 703 11021 L |
| 3 |
±0.3 2350 703 11032 L |
±0.2 2350 703 11031 L |
| 4 |
±0.3 2350 703 11042 L |
±0.2 2350 703 11041 L |
| 5 |
±0.3 2350 703 11052 L |
±0.2 2350 703 11051 L |
| 6 |
±0.5 2350 703 11063 L |
±0.3 2350 703 11062 L |
| 7 |
±0.5 2350 703 11073 L |
±0.3 2350 703 11072 L |
| 8 |
±0.5 2350 703 11083 L |
±0.3 2350 703 11082 L |
| 9 |
±0.5 2350 703 11093 L |
±0.3 2350 703 11092 L |
| 10 |
±0.5 2350 703 11103 L |
±0.3 2350 703 11102 L |
| 15 |
±1.0 2350 703 11154 L |
±0.5 2350 703 11153 L |
| 20 |
±2.0 2350 703 11205 L |
±1.0 2350 703 11204 L |
（5）ATV射频器构造：
衰减器是在高等级的基础上制造的陶瓷体（氧化铝）。内部电路应用于基板的上表面，
其设计决定了所需的衰减价值衰减层上覆盖着一层保护涂层和标记点表示输入引脚1如图1的连接图所示。最后，四个外部终端是补充。为了保证最佳的可焊性终端的外层为无铅（纯
锡）。

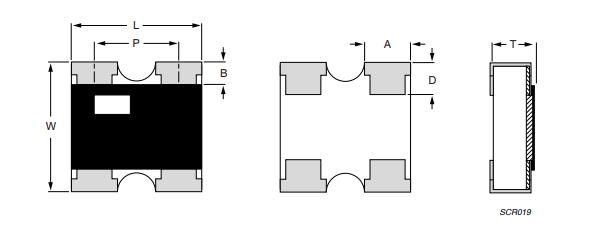

（6）尺寸：
TYPE ATV321
L (mm) 1.0 ±0.10
W (mm) 1.0 ±0.10
T (mm) 0.35 ±0.05
A (mm) 0.33 ±0.10
B (mm) 0.15 ±0.10
P (mm) 0.65 ±0.10
D (mm) 0.25 ±0.10
（7）电气特性：
CHARACTERISTICS特点 ATV321 / 40 mW
衰减范围 1 dB to 20 dB
1 dB to 5 dB ±0.3 dB (optional: ±0.2 dB)
衰减公差 6 dB and 10 dB ±0.5 dB (optional: ±0.3 dB)
15 dB ±1.0 dB (optional: ±0.5 dB)
20 dB ±2.0 dB (optional: ±1.0 dB)
特性抗阻 50 Ω
1 dB to 10 dB DC to 2.5 GHz
频率范围 15 dB and 20 dB DC to 2.0 GHz
驻波比 1.3 max.
最大允许电压 50 V (DC or RMS)
额定功率 40 mW
（8）包装介绍
生产型号 包装风格 卷带尺寸 每卷数量
ATV321 纸张/聚乙烯胶带卷盘 7英寸（178毫米） 10000套
7" (半价包装) 5,000套
（9）功率描述

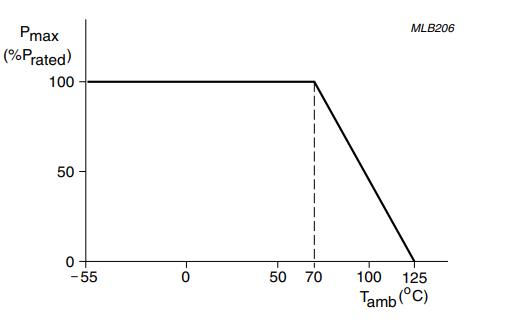

额定功率：ATV321在70
（最大耗散（Pmax）额定功率的百分比表示作为工作环境（Tamb）的函数）
额定电压：ATV321在70°C下的额定功率为40 mW
°C下的额定功率为40 mW
额定电压：直流或交流（rms）连续工作电压与额定功率相对应的功率由
以下公式：
V=√（P X R）
V=连续额定直流电或
交流电流（rms）工作电压（V）
P=额定功率（W）
R=电阻值（X）
以上是国巨ATV321射频衰减器的部分资料，联系在线客服客货的完整的解决方案，顺海科技提供电阻，电容，电感，二三极管，保险丝等，有现货，随时发货。
