国巨零欧姆电阻的规格型号解读和应用领域的介绍

发布时间：2021-12-28

已被浏览： 912次

分享到：

零欧姆电阻有效地限制环路电流，使噪声得到抑制。可于电路板上做跳线用，且适用于自动插件。
耐燃型金属氧化膜电阻特征
零欧姆
高稳定性
高可靠性
应用领域：电子行业通用，如自动控制机器设备。
代码型号解读
OR25___T___520R

(2) (3)(4)(5)(6)(7)

（1）系列名称
ZOR级数
（2）额定功率
-12=1/6W-25=1/4W
（3）容忍度
-=基于规范。
（4）包装
R=卷筒组；T=盒式包装；B=散装
（5）电阻温度系数
-=基于规范。
（6）形成
26-=26毫米；52-=52.4mm；M=M型成形；MT=MT型成形；FT=FT型成形；PN=PANAsert；AV=AVIsert。
（7）电阻值
0R=0Ω

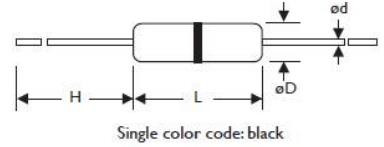

电阻尺寸：

常规	L	ψD	H	ψd
ZOR-12	3.3 ± 0.4	1.8 ± 0.3	28 ± 2.0	0.45±0.05
ZOR-25	6.3 ± 0.5	2.3 ± 0.3	28 ± 2.0	0.55±0.05

降额曲线

特征		ZOR-12, ZOR-25
最大电阻		≤10Ω
最小绝缘电阻	干燥（环境）	10000MΩ
	湿度（环境）	100MΩ
介质耐受电压	大气	500VRMS
	减少	325RMS
绝缘易燃性		开云全站APP官方网站绝缘在10秒内自动熄灭。移除外部施加的火焰后
额定电流		70℃下的1/6W时是8A
工作温度范围		-55℃-155℃

Rated Power（%）:额定电压 Ambient Temperature(℃)：环境温度

包装风格
卷带包装，轴向/卷筒胶带规格，盒式包装袋，散装包装。

常规	L	ψD	ψd	P	H
ZOR-12	3.3± 0.4	1.8 ± 0.3	0.45±0.05	6.0± 1	10.0 ±1
ZOR-25	6.3 ± 0.5	2.3 ± 0.3	0.55±0.05	10.0 ± 1	10.0 ± 1

零Ω电阻参数表

功率	最小精度	最低温度系数	电阻范围（Ω）
1/4	基于常用数	基于常用数	0R	0R
1/6	基于常用数	基于常用数	0R	0R

以上是国巨零欧姆电阻的部分资料表，咨询在线客服可获得完整的解决方案，顺海科技提供各大牌品的电阻，开云平台网站登录入口在哪，国巨电阻，华德电阻，厚声电阻等多种品牌的各种种类电阻，随时有现货，欢迎采购。
