全文从产品的特性和应用领介绍国巨(YaGeo)车规AC高压电容

发布时间：2022-01-24

已被浏览： 959次

分享到：

国巨车归电容相较于常用贴片式型陶瓷电容更符合符合AEC-Q200标准。车用电容包含ACHiTemp。
ACHiCap车用电容特点

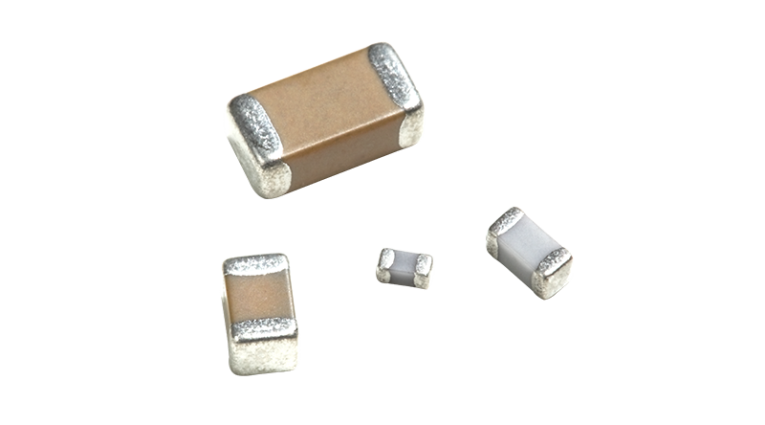

ACHiCap车用电容	实图
符合AEC-Q200标准，PPAP档 IOS / TS16949认证电路板弯曲≧2mm 100％自动光学检查(AOI) 高可靠性

应用领域：
所有通用应用娱乐应用和安全应用,信息应用。

车用交流高压电容电气特性
除了其他的规定，所有的试验和测量环境都应是标准大气压
对于IEC 60068-1第5.3条规定的试验：
-温度：15°C至35°C
-相对湿度：25%至75%
-空气压力：86千帕至106千帕
描述值

电容容限	± 5% ，±10%，±20%X7R
作为温度函数的最大电容变化	X7R±15%
工作温度范围	X7R–55°C至+125°C

车用电容常用参数对照表

尺寸/型号	温度系数	电压	上限温度	电容范围
0603	X7R	10V	125℃	1.0uF	1.0uF
	X7R	16V	125℃	1.0uF	1.0uF
	X7R	25V	125℃	1.0uF	1.0uF
	X7R	6.3V	125℃	1.0uF	1.0uF
0805	X7R	10V	125℃	1.0uF	4.7uF
	X7R	16V	125℃	1.0uF	4.7uF
	X7R	25V	125℃	1.0uF	2.2uF
	X7R	35V	125℃	2.2uF	2.2uF
	X7R	50V	125℃	1.0uF	1.0uF
	X7R	6.3V	125℃	10uF	10uF
1206	X7R	10V	125℃	1.0uF	4.7uF
	X7R	100V	125℃	1.0uF	2.2uF
	X7R	16V	125℃	1.0uF	4.7uF
	X7R	25V	125℃	1.0uF	2.2uF
	X7R	50V	125℃	1.0uF	2.2uF
	X7R	6.3V	125℃	4.7uF	4.7uF
1210	X7R	100V	125℃	1.0uF	2.2uF
	X7R	25V	125℃	1.0uF	4.7uF
	X7R	50V	125℃	1.0uF	4.7uF
1812	X7R	100V	125℃	1.0uF	1.0uF
1812	X7R	50V	125℃	1.0uF	1.0uF
