举例村田贴片电容替代薄膜电容的全文图解

众所周知，多层陶瓷 村田贴片电容器具有表面贴装、体积小、适用于高温高湿环境等优点。
在SMD电容器的发展过程中，电容器的容量越来越大，应用领域也越来越多。在开发过程中，不仅增加了新产品和新的应用领域。
SMD电容器的“高频电阻特性”和“高温对应方面”可以在高效率的实际市场中得到充分利用，例如以功率转换器为中心的高频开关和高温驱动。除此之外，片式电容器的体积小、成本低也是引进的重点。
接下来，我们用具体的例子来说明薄膜电容器和片式陶瓷电容器的区别，以及小型化和节约成本的特点。

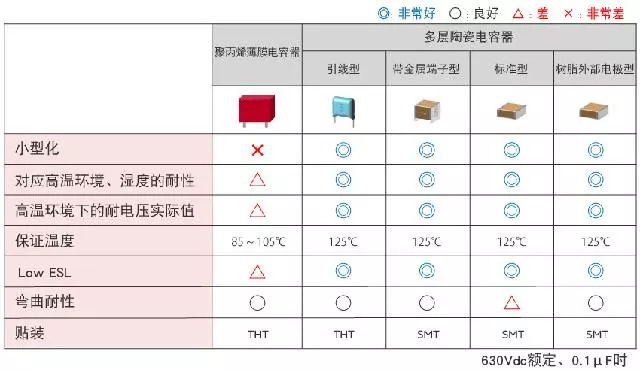

多层陶瓷电容器与薄膜电容器的区别

小型化

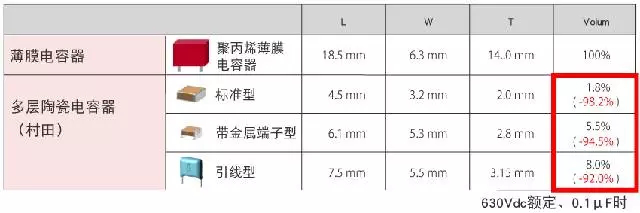

SMD陶瓷电容器和薄膜电容器在相同电压和容量下的体积比较。

耐高温高湿性的比较

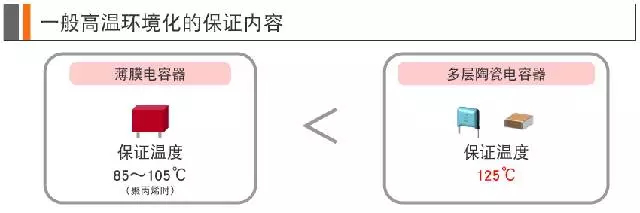

陶瓷电容器的温度标准为125℃。
可靠性试验应分别在95%和85%的湿度下进行

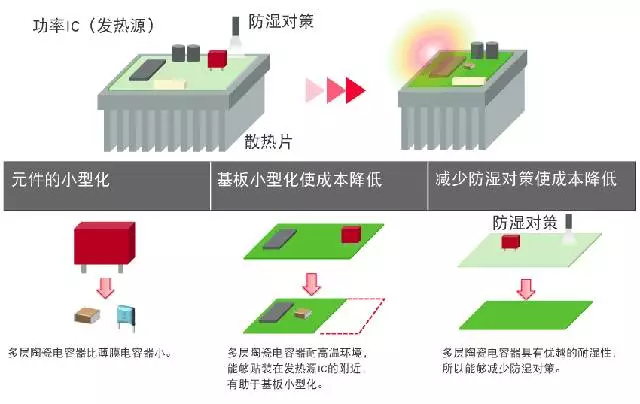

使用陶瓷多层片式电容器的优势
SMD陶瓷电容器体积小，表面安装位置灵活，可使基板小型化，具有优异的防潮性

用例
应用实例：通用变频器、空调、功率调节器
缓冲电容器应能去除高频噪声成分。
以村田片式电容器为例：SMD型，KRM系列一般采用带金属端子的片式电容器。Kr3系统一般采用高有效容量、带金属端子的耐波贴片电容器；铅型、红色系列一般采用铅型陶瓷电容器。

---

推荐方案：村田贴片电容
