2512旺诠采样开云足彩app下载官网参数介绍

发布时间：2022-03-29

已被浏览： 819次

分享到：

符合Ro HS认证，AEC-Q 200认证
最子低束阻焊值接0.合00金02采Ω样，电最阻低，合金低热温电飘势±，20低p电pm感
常备现货的功率型采样开云足彩app下载官网
该系列产品采用锰铜合金和卡玛合金，使用高能电子束焊接工艺制成。热电势<3uV/℃，电感<5nH，工作温度范围-65°C~+170°C，非常适合用于采样电路。本系列常规阻值均可以在开步商城直接购买现货。

规格阻值(mΩ)功率精度温飘(Res温is飘tor@工作温度范围合金材料热阻(K/W)
尺寸					（Element）	-55°C~+150°C)
尺寸		70℃	100℃		（Element）	-55°C~+150°C)
2512	0.3	6W	4W	±1%,±5%	±20ppm/℃	±200ppm/℃	-65°C~+170°C	锰铜	4
	0.5	6W	4W			±200ppm/℃			6
	1	6W	4W			±100ppm/℃			12
	1.3	5W	3W			±100ppm/℃			15
	2	5W	3W			±50ppm/℃		卡玛	17
	3	4W	2W			±50ppm/℃			18
	4	3W	2W			±50ppm/℃			18
	5	3W	2W			±50ppm/℃			18
3920	0.2	10W	7W	±1%,±5%	±20ppm/℃	±150ppm/℃		锰铜	3
	0.3	9W	6W			±150ppm/℃			4
	0.5	9W	6W			±100ppm/℃			6
	0.7	9W	6W			±100ppm/℃			6
	1	8W	5W			±100ppm/℃			12
	1.5	8W	5W			±50ppm/℃		卡玛	9
	2	6W	4W			±50ppm/℃			11
	3	5W	3W			±50ppm/℃			22
	4	4W	2W			±50ppm/℃			22
	5	3W	2W			±50ppm/℃			30
5930	0.2	10W	7W	±1%,±5%	±20ppm/℃	±150ppm/℃		锰铜	3
	0.3	10W	7W			±150ppm/℃			4
	0.5	10W	7W			±100ppm/℃			6
	1	10W	7W			±50ppm/℃			8
	2	8W	5W			±50ppm/℃		卡玛	15
	3	7W	4W			±50ppm/℃		卡玛	22

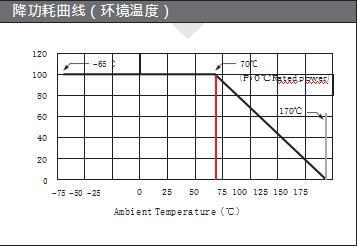

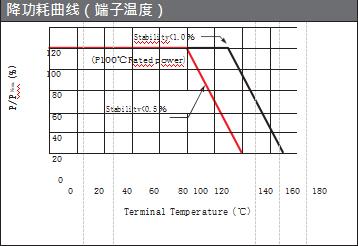

降额曲线表

尺寸（mm）

尺寸	阻值(mΩ)	L	W	B	D	a	b	c
2512	0.3	6.3±0.2	3.0±0.2	1.15-0.40	1.0	3.4±0.1	3.4±0.1	1.8±0.1
	0.5				0.85
	1				0.43
	1.3				0.33
	2				0.72
	3				0.48
	4				0.36
	5				0.36
3920	0.2	10.0±0.3	5.2±0.3	2.0±0.3	1.42	5.6±0.1	6.2±0.2	2.7±0.2
	0.3				1.42
	0.5				1.29
	0.7				0.76
	1			3.3±0.2	0.52
	1.5			2.0±0.2	0.38
	2				0.91
	3				0.68
	4				0.43
	5				0.33
5930	0.2	15.0±0.3	7.75±0.3	4.0±0.2	1.24	5.6±0.1	8.7±0.2	5.2±0.2
	0.3				0.76
	0.5				0.45
	1				0.83
	2				0.39
	3				0.26

性能与指标项目标准测试方法
		AEC-Q200TEST3/MIL-STD-202Method108，1000小时@170°C，不加载
高温存储	无可见损伤，△R±1%Maximum
高温高湿	无可见损伤，△R±0.5%Maximum	小AE时C-Q200TEST7/MIL-STD-202Method103，85°C，85%RH，加载不低于10%额定功率，1000
负载寿命	无可见损伤，△R±1%Maximum	分AE钟C-Q200TEST8/MIL-STD-202Method108，1000小时@70°C，额定电压，通90分钟，断30AEC-Q200TEST14/MIL-STD-202Method204，10-2KHz，10g's，X.Y.Z三个方向各24小时
振动	无可见损伤，△R±0.5%Maximum	AEC-Q200TEST15/MIL-STD-202Method210，260°C锡槽，保持10秒
耐焊接热	无可见损伤，△R±0.5%Maximum
热冲击	无可见损伤，△R±1%Maximum	1A0E0C0-Q个2循00环TEST16/MIL-STD-202Method107，-55°C15分钟~常温<20秒~+155°C15分钟，AEC-Q200TEST18/IEC60115-14.17，260°C锡槽，保持5秒
可焊性	无可见损伤，可焊面积95%Minimum
短时过载	无可见损伤，△R±1%Maximum	IEC 60115-1 4.13，2.5倍额定功率，5秒
低温负载	无可见损伤，△R±1%Maximum	IEC60115-14.36，-65°C，无负载，250小时

方案推荐：旺诠和金电阻
