直流感应开云足彩app下载官网 各型号（有些；品牌只做到2512的尺寸）：
kaiyun开云网站登录
0201 / 0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512 / 1225 / 3720 / 7520/0612

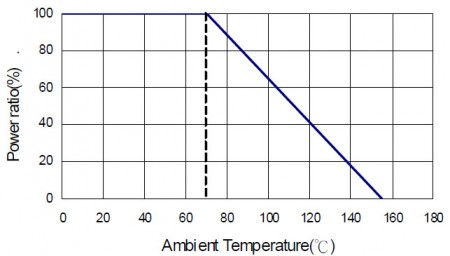

降额曲线
高水平,良好的识别、高可靠性厚膜电流感应电阻。
特性
3瓦特额定功率在1225瓦的大小,包。
低TCR的±100 PPM /°C。
从1米到1欧姆电阻值。
高纯度氧化铝衬底高功耗。
长边与更高的额定功率。
RoHS符合性。
应用领域
电源管理应用程序
开关电源
在音频应用程序中过电流保护
电压调节模块(VRM)
直流-直流转换器、电池、充电器、适配器
汽车发动机控制
磁盘驱动

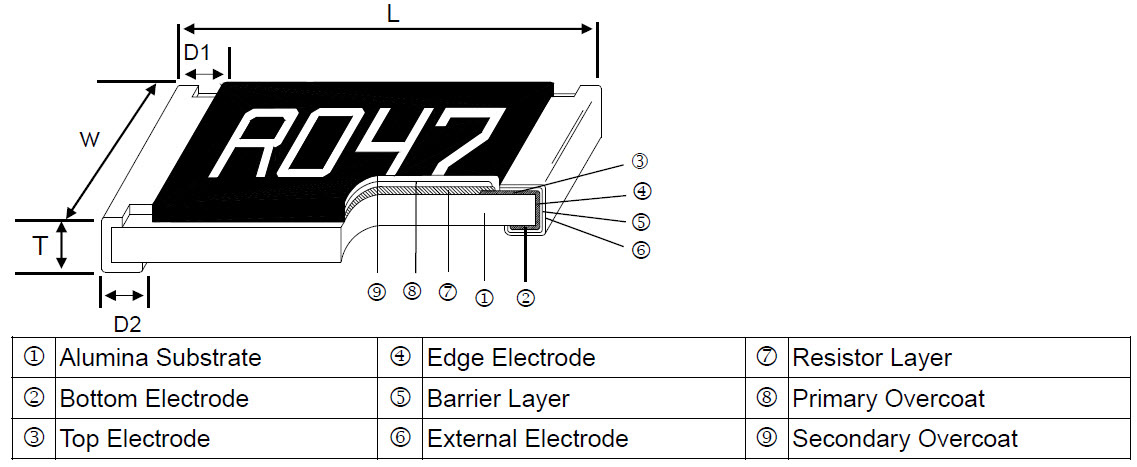

产品构造
☆①Alumina Substrate: 氧化铝基材 ②Bottom Electrode: 底部电极 ③Top Electrode: 顶部电极 ④Edge Electrode:边缘电极
⑤Barrier Layer: 阻挡层 ⑥External Electrode: 外部电极 ⑦Resisrtor Layer:开云全站APP官方网站 层 ⑧Primary Overcoat: 主涂层
⑨Secondary Overcoat:二次涂层。

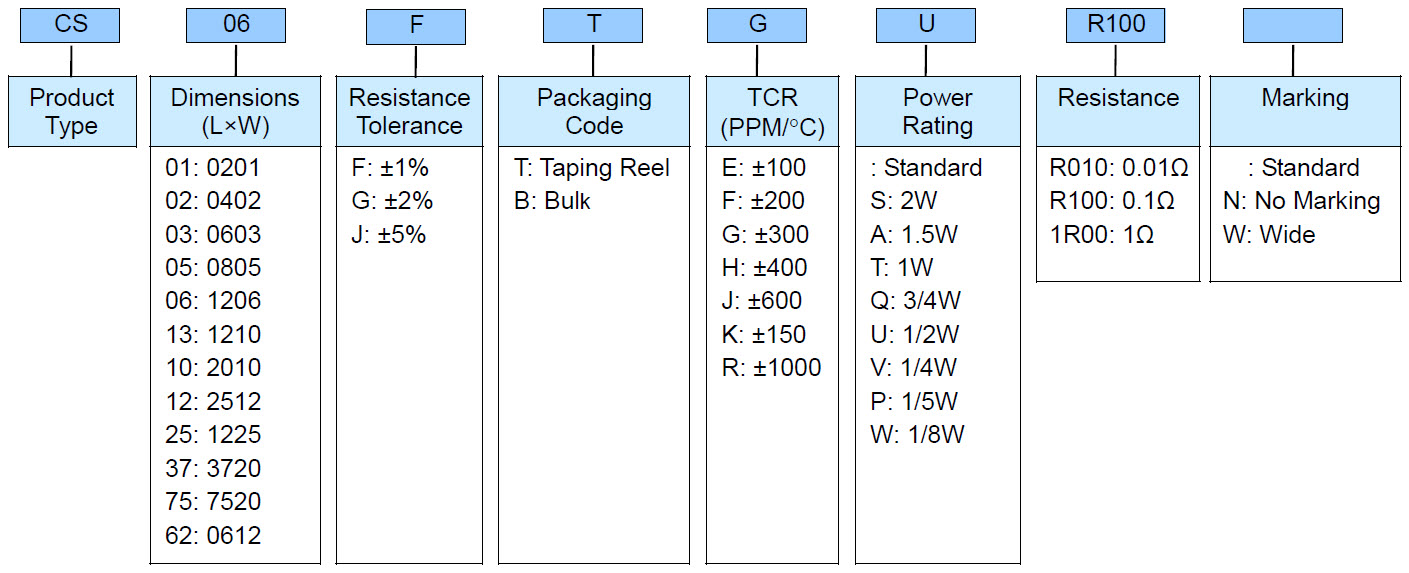

代码编号
这里只是显示市面上常见的尺寸，有些品牌没有做很高的规格（3720,7520）。
标准的电气特性
项 |
额定功率 |
操作温度。 |
Max。 |
电阻范围(mΩ) |
温漂 |
||
±1% |
±2% |
±5% |
|||||
CS01 (0201) |
1/20W |
-55 ~ + 155°C |
0.70 |
100 - 147 |
±1000 |
||
CS02 (0402) |
1/16W |
1.11 |
50 - 100 |
±400 |
|||
CS03 (0603) |
1/10W |
2.23 |
20 - 50 |
±600 |
|||
CS05 (0805) |
1/8W |
2.50 |
20 - 50 |
±600 |
|||
CS06 (1206) |
1/4W |
5.00 |
10 - 20 |
±600 |
|||
不久后(1210) |
1/2W |
7.07 |
|||||
CS10 (2010) |
3/4W |
8.66 |
|||||
CS12 (2512) |
1 w |
10.0 |
|||||
CS25 (1225) |
3 w |
31.6 |
3 - 5 |
±300 |
|||
CS37 (3720) |
1 w |
10.0 |
10 - 18 |
±300 |
|||
财经(7520) |
2 w |
44.7 |
- - - - - - |
1 - 4 |
±300 |
||
5 - 10 |
±200 |
||||||
CS62 (0612) |
1 w |
10.0 |
10 - 27 |
±600 |
|||
