概述

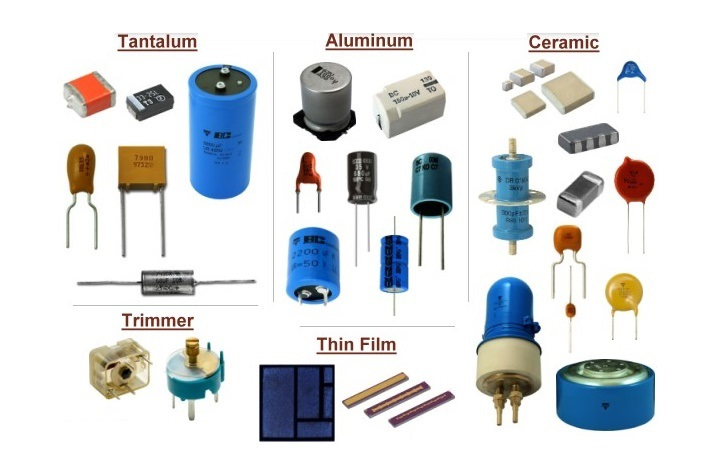

电子电路设计中，电解电容作为重要的储能元件，应用于电源滤波、稳压及信号耦合等场合。其性能的稳定与纹波电流息息相关，因此，对电解电容进行纹波电流测试非常重要。本文将详细介绍电解电容纹波电流的测试方法，帮助您准确评估电容的性能，确保电路设计的可靠性和稳定性。
电解电容的纹波电流是指在其额定电压下，能够连续通过的最大交流分量电流。测试时，通过向电容施加一定频率和幅度的交流信号，并监测其温度上升及电气特性的变化，从而评估其承受纹波电流的能力。
函数发生器：用于产生测试所需的交流信号。
示波器：用于监测电容两端的电压波形及电流变化。
温度计：用于测量电容在测试过程中的温度变化。
负载电阻：模拟实际电路中的负载情况。
直流电源：提供电解电容的额定电压。
1. 初始状态检查：确保电解电容外观完好，无破损或漏液现象。
2. 连接测试电路：将电解电容接入测试电路，一端接直流电源，另一端通过负载电阻接函数发生器输出的交流信号。
3. 设置参数：根据电容的额定电压和推荐的最大纹波电流设置函数发生器的输出幅度和频率。通常，测试频率选择在100Hz至1kHz范围内。
4. 开始测试：启动函数发生器，同时用示波器监测电容两端的电压波形及通过负载电阻的电流波形。记录电压和电流的峰值及有效值。
5. 温度监测：使用温度计监测电容在测试过程中的温度变化，注意防止过热损坏电容。
6. 数据分析：根据记录的电压、电流及温度变化数据，计算电解电容的实际承受纹波电流能力，并与额定值进行比较。
- 在进行纹波电流测试前，务必确认电解电容的额定电压和最大纹波电流规格，以避免超过其承受极限导致损坏。
- 测试过程中应确保电路的安全，避免短路或触电事故发生。
- 长时间高纹波电流测试可能对电容造成不可逆损伤，建议适当缩短测试时间或采用更温和的测试方法。
- 若测试过程中电容无明显温升且电压波形稳定，表明其纹波电流承受能力良好。
- 若出现电压波动大、温升过快或电容外观异常（如鼓包、漏液），则表明该电容的纹波电流承受能力可能不足，需更换更高等级的电解电容。
电解电容的纹波电流测试是评估其性能的重要指标。通过合理的测试方法和步骤，可以准确判断电解电容在实际应用中的可靠性。华年商城（www.hnstshop.com）作为专业的电子元器件采购平台，提供了丰富的电解电容产品选择及详细的技术参数信息，是设计师进行元件采购和性能测试的理想选择。希望本文的介绍能帮助您更好地理解和实施电解电容的纹波电流测试工作。
如果对于电解电容纹波电流测试方法有什么不清楚的问题，可以随时咨询华年商城的客服或者专业人员
