2512 0.04R 3W 1% 合金采样电阻
产品规格：2512 0.04R 3W 1%
产品型号：MSH2512F4W0R040F
产品品牌：华德
阶梯价格：
在线询价
在线购买
关于我们
在线询价
在线购买
Huade Alloy sampling resistance MSH pure alloy
名称 |
MSH纯合金系列 |
|||
尺寸mm |
阻值mΩ |
TCRppm |
精度% |
功率W |
2512 |
40 |
50 |
1 |
3 |
特点： |
高功率 |
|||
kaiyun开云网站登录 即为电流感测电阻元件，是一种在线路中以反馈电压差到控制IC协助其判定当时电流状况的侦测元件，当控制IC从CSR端获取讯号后，则告知其所处电源电路上的元件应该采取的动作或措施。
华德开云足彩app下载官网 产品型号
MSH |
2512 |
M/F |
×W× |
R××× |
＊ |
＊ |
① |
② |
③ |
④ |
⑤ |
⑥ |
|
①产品系列号 / SERIES NUMBER : Ex.MSH2512 = 短电极/ Short electrode ; 两端子 / two terminal ; 有侧导 / side electrode / size “0.25×0.12”，
② 产品材质 / Material : M = 锰铜复合铜合金 / Complex alloy(MnCu,Cu) ; F = 铁铬铝复合铜合金 / Complex alloy(FeCrAl,Cu)，
③ 产品瓦特数 / Power Rating : Ex. 1W0=1.0Watt ; 3W0=3.0Watt，
④ 产品阻值 / Nominal Resistance Value : Ex. 1.5mΩ →1M50*I ; 3mΩ →R003，
⑤ 组件电阻偏差值 / Resistance Tolerance : Ex. D=±0.5% ;F=±1% ; G=±2%，
⑥ 产品码/Product code:Ex. I →Non-standard electrode size; U →Special size。

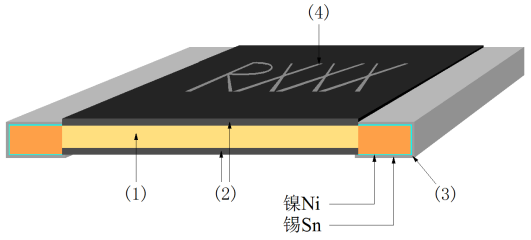

序列 Material / 材质 Description / 说明 ① Resistive element / 电阻本体 Alloy / 合金 ② Terminal electrode / 端电极Edge electrode / 侧边电极 Sn、Ni、Cu / 锡、镍、铜 ③ Protective coating /保护防焊层 Flame-retardant epoxy, meetsUL-94-V0 requirements(black) / 防火级环氧树脂,符合UL- 94-V0 要求(黑色) ④ Marking / 文字标记 Laser marking / 激光打标
产品规格 |
W |
L |
T |
A |
MSH2512M3W0-Series 0M50/0M75 |
3.20±0.30 |
6.40±0.30 |
1.05±0.20 |
1.90±0.25 |
MSH2512M3W0-Series R001~R003 |
3.20±0.30 |
6.40±0.30 |
1.10±0.20 |
0.80±0.25 |
MSH2512F3W0-Series R004 |
3.20±0.30 |
6.40±0.30 |
1.10±0.20 |
0.80±0.25 |
MSH2512F3W0-Series |
3.20±0.30 |
6.40±0.30 |
0.90±0.20 |
0.80±0.25 |
MSH2512M2W0-Series 0M50/0M75 |
3.20±0.30 |
6.40±0.30 |
1.05±0.20 |
1.90±0.25 |
MSH2512M2W0-Series |
3.20±0.30 |
6.40±0.30 |
0.90±0.20 |
1.90±0.25 |
MSH2512M2W0-Series R002~R004 |
3.20±0.30 |
6.40±0.30 |
0.90±0.20 |
0.80±0.25 |
MSH2512F2W0-Series R005~R056 |
3.20±0.30 |
6.40±0.30 |
0.90±0.20 |
0.80±0.25 |
产品系列 |
Model |
功率 |
电阻 |
公差 |
温度系数 |
MSH系列 |
1206-□-2W0-R-□□□-□ |
1.0 |
5 |
±0.5,±1 |
±75 |
1.5 |
10, 15 |
±1 |
±75 |
||
2512-□-2W0-R-□□□-□ |
2.0 |
1~50 |
±1,±3,±5 |
±50~100 |
|
2512-□-3W0-R-□□□-□ |
3.0 |
1~4 |
±1,±3,±5 |
±50~100 |
|
2512-□-3W0-R-□□□-□□ |
3.0 |
5~50 |
±1,±3,±5 |
±50~100 |
